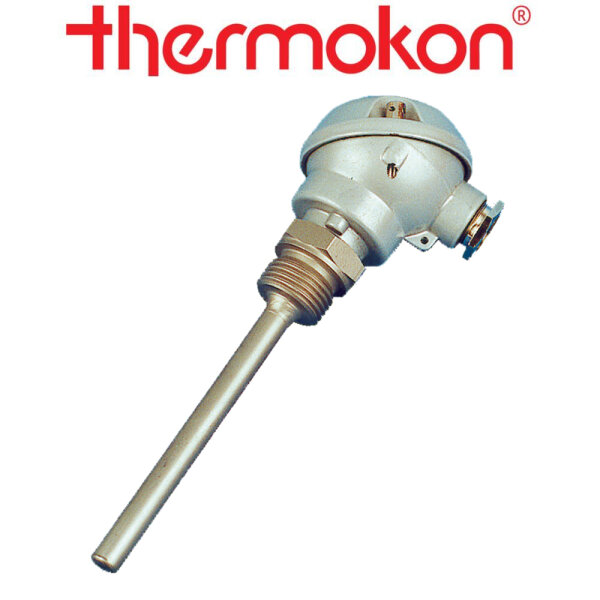

thermokon SFK01 Einschraubfühler passiv PT100 1/3 DIN
Einschraubfühler -50..+160 °C - passiv PT100 1/3 DIN
Technische Daten
Messgrößen Temperatur
Medium gasförmige Medien, flüssige
Medien
Ausgang passiv PT100 | PT100 1/3 DIN | PT1000 | PT1000 1/3 DIN |
Ni1000 | Ni1000TK5000, NTC10k | NTC 10k Precon | NTC20k | NTC1,8k,
LM235Z
Messbereich Temperatur PT / Ni: -50..+160 °C (T160), optional
-80..+260 °C (T260), NTC: -50..+150 °C (T150), LM235Z: -50..+120 °C
(T120)
Genauigkeit Temperatur abhängig vom verwendeten Sensor, PT100 |
PT1000: ±0,3 K (typ. bei 0 °C, Kl.B), Ni1000: ±0,4 K (typ. bei 0 °C),
Ni1000TK5000: ±0,4 K (typ. bei 0 °C), NTC10K: ±0,22 K (typ. bei 25
°C)
Sensor 2-Leiter (Standard), 3-Leiter oder
4-Leiter
Gehäuse Form J, Aluminium
Schutzart IP65 gemäß DIN EN
60529, SI-Protection
Kabeleinführung M16 für Kabel mit max. Ø=8
mm
Anschluss elektrisch Schraubklemme, max. 1,5
mm²
Halsrohr optional (Typen SFKH01), Edelstahl V2A, Ø=12 mm, L=70
mm
Hülse Edelstahl V4A, Ø=8 mm, Gewinde G 1/2", Einbaulängen: 50 | 100 |
150 | 200 | 250 | 450 mm
Umgebungsbedingung -50..+160 | +150 | +120 °C
(nur Fühlerspitze), optional -80..+260 °C (nur Fühlerspitze), Gehäuse: -25..+90
°C, max. 85% rH nicht dauerhaft kondensierend
Hinweise weitere
Temperatursensoren auf Anfrage
Passiver Einschraubfühler zur Messung der Temperatur in gasförmigen und
flüssigen Medien von Heizungs-, Lüftungs- und Klimaanlagen (z.B. Rohrleitungen
oder Wasserspeicher). Ausgelegt zur Aufschaltung auf Regler- und Anzeigesysteme.
Der Fühler kann direkt in eine Einschweißhülse (optional) eingeschraubt werden.
Die Typen SFKH01 sind durch das 70 mm Halsrohr ideal geeignet für Anwendungen
mit Isolierung oder Dämmmaterialien.
Angaben zur Produktsicherheit
Herstellerinformationen:
Thermokon Sensortechnik GmbH
Platanenweg 1
Mittenaar, , 35756
email@thermokon.de
