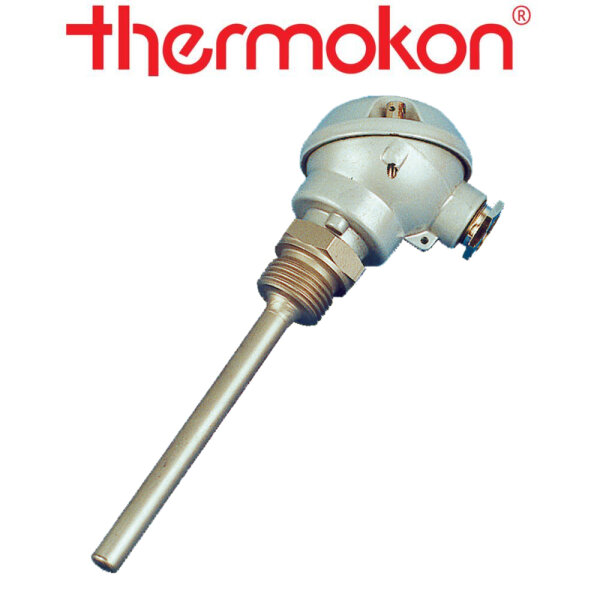

thermokon SFK01 Einschraubfühler passiv Ni1000
Einschraubfühler -50..+160 °C - passiv Ni1000
Technische Daten
Messgrößen Temperatur
Medium gasförmige Medien, flüssige
Medien
Ausgang passiv PT100 | PT100 1/3 DIN | PT1000 | PT1000 1/3 DIN |
Ni1000 | Ni1000TK5000, NTC10k | NTC 10k Precon | NTC20k | NTC1,8k,
LM235Z
Messbereich Temperatur PT / Ni: -50..+160 °C (T160), optional
-80..+260 °C (T260), NTC: -50..+150 °C (T150), LM235Z: -50..+120 °C
(T120)
Genauigkeit Temperatur abhängig vom verwendeten Sensor, PT100 |
PT1000: ±0,3 K (typ. bei 0 °C, Kl.B), Ni1000: ±0,4 K (typ. bei 0 °C),
Ni1000TK5000: ±0,4 K (typ. bei 0 °C), NTC10K: ±0,22 K (typ. bei 25
°C)
Sensor 2-Leiter (Standard), 3-Leiter oder
4-Leiter
Gehäuse Form J, Aluminium
Schutzart IP65 gemäß DIN EN
60529, SI-Protection
Kabeleinführung M16 für Kabel mit max. Ø=8
mm
Anschluss elektrisch Schraubklemme, max. 1,5
mm²
Halsrohr optional (Typen SFKH01), Edelstahl V2A, Ø=12 mm, L=70
mm
Hülse Edelstahl V4A, Ø=8 mm, Gewinde G 1/2", Einbaulängen: 50 | 100 |
150 | 200 | 250 | 450 mm
Umgebungsbedingung -50..+160 | +150 | +120 °C
(nur Fühlerspitze), optional -80..+260 °C (nur Fühlerspitze), Gehäuse: -25..+90
°C, max. 85% rH nicht dauerhaft kondensierend
Hinweise weitere
Temperatursensoren auf Anfrage
Passiver Einschraubfühler zur Messung der Temperatur in gasförmigen und
flüssigen Medien von Heizungs-, Lüftungs- und Klimaanlagen (z.B. Rohrleitungen
oder Wasserspeicher). Ausgelegt zur Aufschaltung auf Regler- und Anzeigesysteme.
Der Fühler kann direkt in eine Einschweißhülse (optional) eingeschraubt werden.
Die Typen SFKH01 sind durch das 70 mm Halsrohr ideal geeignet für Anwendungen
mit Isolierung oder Dämmmaterialien.
