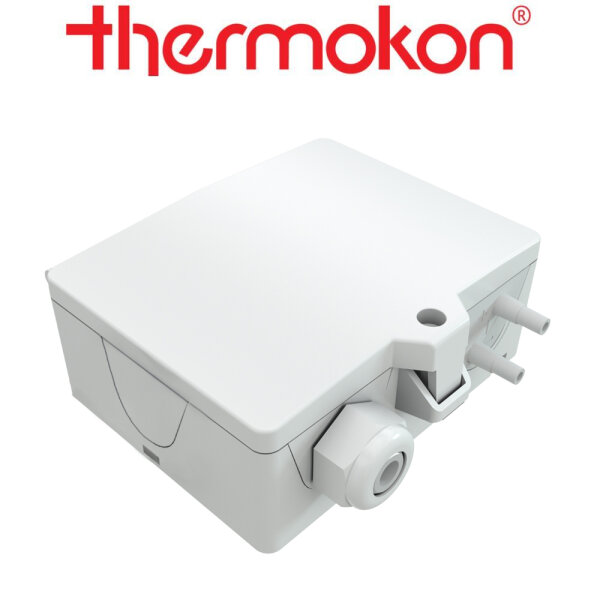

thermokon DPA2500+ Dual RS485 Modbus
Dual-Differenzdruck- und Volumenstrom-Messumformer - RS485 Modbus
Technische Daten
Messgrößen Differenzdruck, Volumenstrom
Medium Luft und nicht
aggressive Gase
Ausgang Spannung 2x 0..10 V oder 0..5 V (einstellbar
über Jumper; live-zero-Konfiguration über App oder uConfig), Dual: 2x 0..10 V
(Differenzdruck) oder 4x 0..10 V (Differenzdruck und Volumenstrom), min. Last 10
kO
Ausgang Strom 2x 4..20 mA, max. Bürde 500 O
Ausgang
Schaltkontakt Relais: 2x Schließerkontakt NO potentialfrei für 24 V ~ oder
24 V = / 3 A, optional
Netzwerktechnologie RS485 BACnet (MS/TP), LON FT
(free topology), RS485 Modbus
Spannungsversorgung 15..35 V = oder 19..29
V ~ SELV
Leistungsaufnahme max. 2,5 W (24 V =) | 4,3 VA (24 V
~)
Messbereich Druck Typ 250: 0..+25 | 0..+50 | 0..+100 | 0..+250 |
-25..+25 | -50..+50 | -100..+100 | -150..+150 Pa, Typ 2500: -100..+100 | 0..+100
| 0..+250 | 0..+500 | 0..+1000 | 0..+1500 | 0..+2000 | 0..+2500 Pa, Typ 7000:
0..+1000 | 0..+1500 | 0..+2000 | 0..+2500 | 0..+3000 | 0..+4000 | 0..+5000 |
0..+7000 Pa, am Gerät einstellbar, Volumenstrom 0..750.000 m³/h, optional
parametrierbar über Thermokon USEapp
Genauigkeit Druck Typ 250: ±1 Pa
bei Messbereich <250 Pa, Typ 2500: ±5 Pa bei Messbereich <500 Pa, ±10 Pa
bei Messbereich >500 Pa, Typ 7000: ±10 Pa bei Messbereich <2000 Pa, ±25 Pa
bei Messbereich >2000 Pa, Abweichung gegenüber kalibriertem Referenzgerät
(Kalibrator)
Max. Betriebsüberdruck 40 kPa
Kalibrierung AZ:
Automatische Nullpunktkalibrierung
(optional)
Sensor Piezo-Messzelle
Eingänge RS485 BACnet
(MS/TP)/RS485 Modbus: 2x Eingang für NTC10k oder potentialfreien Kontakt (2IN),
optional
Anzeige LCD 29x35 mm mit RGB-Hintergrundbeleuchtung, optional,
Messgrößeneinheiten: Druck in Pa oder inchWC, Volumenstrom in m³/h oder cfm,
einstellbar über App oder uConfig
Gehäuse USE-L-Gehäuse, PC,
reinweiß
Schutzart IP65 gemäß DIN EN
60529
Kabeleinführung Flextherm M20 für Kabel mit Ø=4,5..9 mm,
Relais/BUS: M25 mit 4-fach Kabeleinführung für Kabel mit max. Ø=7 mm,
entnehmbar
Anschluss elektrisch abnehmbare Steckklemme, max. 2,5 mm²,
BUS-Klemme: abnehmbare Steckklemme, max. 1,5 mm²
Anschluss
mechanisch Druckanschluss männlich Ø=5,0 mm / Ø=6,3 mm, Anschlussschlauch:
PVC, soft
Umgebungsbedingung -10..+50 °C, max. 85% rH nicht dauerhaft
kondensierend
Montage Verschraubung auf ebenem Untergrund, vorbereitet
zur Rastmontage auf Norm-Tragschiene TS35 (35x7,5 mm) gemäß DIN EN
60715
Lieferumfang 2 Befestigungsschrauben, 2 Kunststoff-Kanalstutzen, 2
m PVC-Anschlussschlauch, Dual: jeweils 2x2, inkl. Montagesockel USE-L-Gehäuse
reinweiß
Ein vielseitig verwendbares Gerät zur Messung und Überwachung des Über-,
Unter- oder Differenzdruckes und Volumenstromes (Flow) von Ventilatoren und
Filtern in Luft und anderen nicht aggressiven Gasen. Mit 8 einstellbaren Druck-
und Volumenstrombereichen und höchster Messgenauigkeit ist der Fühler geeignet
sowohl für die Klima- und Lüftungstechnik, als auch für die Reinraum- und
Prozesstechnik. Die Optionen mit Relais-Ausgang für einen 2-Punktregler oder ein
2-stufiger 2-Punktregler und LCD mit Farbwechsel erlauben eine Vielzahl von
Anwendungsmöglichkeiten. Je nach Modell kann der Fühler über die USEapp
individuell konfiguriert werden. Werkzeugloses Öffnen, Schließen und Verkabeln
sowie entnehmbare Kabeleinführungen gewährleisten eine einfache, schnelle und
bequeme Montage. Dual-Ausführungen mit 2 unabhängigen Sensoren für die Ausgabe
von 2x Differenzdruck und/oder 2x Volumenstrom sind verfügbar. Der im
Lieferumfang enthaltene Montagesockel eignet sich zur Montage auf ebenem
Untergrund oder zur Rastmontage auf Norm-Tragschiene TS35 (35x7,5 mm) gemäß DIN
EN 60715.
