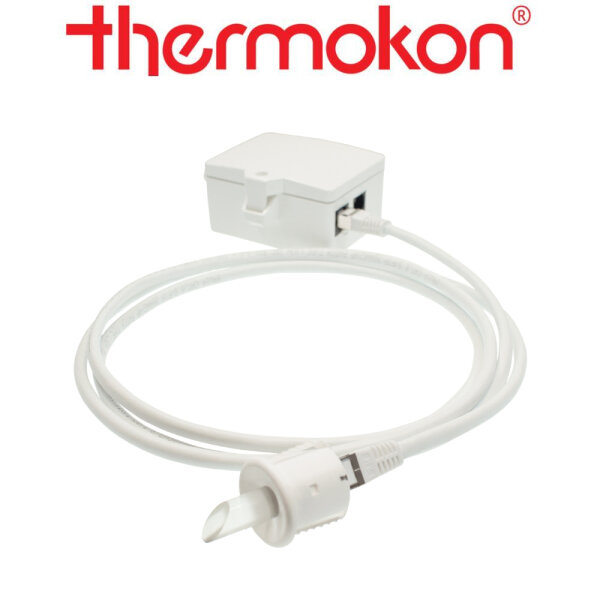

thermokon LDF+ Dual AA 2xL1500 schräges Prisma
Dual-Deckenfühler Helligkeit - aktiv 2x 4..20 mA
Technische Daten
Messgrößen Helligkeit
Ausgang Spannung 1x/2x 0..10 V oder 0..5 V
(einstellbar über Jumper; live-zero-Konfiguration über App oder uConfig), min.
Last 10 kO
Ausgang Strom 1x/2x 4..20 mA, max. Bürde 500 O
Ausgang
Schaltkontakt Relais: 2x Schließerkontakt NO potentialfrei für 24 V ~ oder
24 V = / 3 A, optional
Netzwerktechnologie RS485 BACnet (MS/TP), LON FT
(free topology), RS485 Modbus
Spannungsversorgung 15..35 V = oder 19..29
V ~ SELV, A: 15..35 V = SELV
Leistungsaufnahme typ. 0,6 W (24 V =) | 1,5
VA (24 V ~), A: max. 20 mA (24 V =), AA: max. 40 mA (24 V =)
Messbereich
Licht 0..200 Lux | 0..1000 Lux | 0..2 kLux | 0..10 kLux | 0..20 kLux |
0..50 kLux, am Gerät einstellbar
Genauigkeit Licht ±5% vom Messbereich,
Kalibrierung über Thermokon USEapp
Sensor Umgebungslichtsensor mit
präziser, dem menschlichen Auge entsprechender optischer
Filterung
Prisma Acrylglas klar, gerade (überwiegend für Innenlicht),
schräg (überwiegend für Außenlicht)
Gehäuse USE-M-Gehäuse, PC,
reinweiß
Schutzart IP30 gemäß DIN EN
60529
Kabeleinführung Flextherm M20 für Kabel mit Ø=4,5..9 mm,
Relais/BUS: M25 mit 4-fach Kabeleinführung für Kabel mit max. Ø=7 mm,
entnehmbar
Anschluss elektrisch abnehmbare Steckklemme, max. 2,5 mm²,
BUS-Klemme: abnehmbare Steckklemme, max. 1,5 mm², Sensorleitung (Patchkabel)
Länge=1,5 m (Standard), max. 10 m,
RJ45-Stecker
Umgebungsbedingung -25..+65 °C, max. 85% rH nicht
kondensierend
Lieferumfang inkl. Montagesockel USE-M-Gehäuse
reinweiß
Der Helligkeitsfühler für den Deckeneinbau erfasst, je nach Bauform des
Prismas, den Innen- oder Außenlichtanteil in Wohnräumen, Büros oder auch an
Arbeitsplätzen. Der Helligkeitsfühler ist optimal an die spektrale
Empfindlichkeit des menschlichen Auges angepasst und dient zusammen mit
nachgeschalteten Reglersystemen zur bedarfsgerechten Licht- oder
Sonnenschutzsteuerung. Der abgesetzte Fühler wird über ein konventionelles
RJ45-Kabel mit dem Anschlussgehäuse verbunden und kann so problemlos an schwer
zugänglichen Stellen montiert werden. Werden 2 Sensoren verwendet, kann neben
den Einzelwerten auch der Mittel-, Min- oder Max-Wert aus beiden
Helligkeitssignalen ausgegeben werden (konfigurierbar über Thermokon
USEapp).
