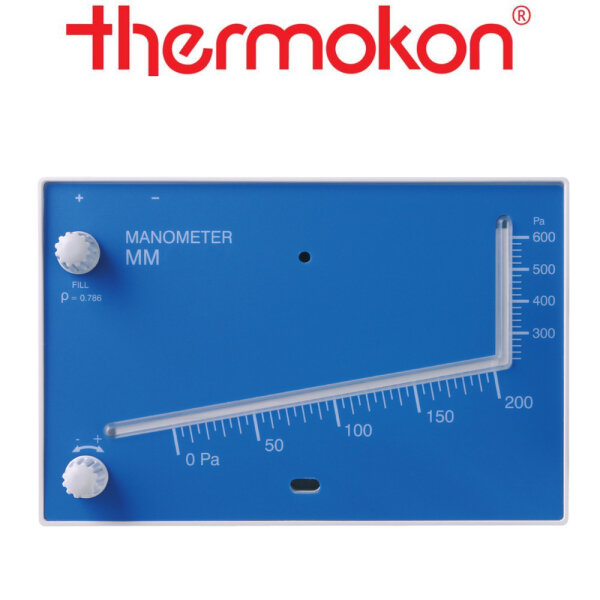

thermokon MM500
Differenzdruck-Schrägrohrmanometer -100..500 Pa
Technische Daten
Messgrößen Differenzdruck
Medium Luft, nicht aggressive Gase,
nicht brennbare Gase
Ausgang Schaltkontakt MM PS: Schaltdifferenz 30
Pa
Temperatureinsatzbereich -40..+60 °C, MM PS: -20..+60
°C
Messbereich Druck MM50: -50..50 Pa, MM100: -20..100 Pa, MM500:
-100..500 Pa, MM600: 0..600 Pa
Genauigkeit Druck MM50 | MM100: 1 Pa,
MM500: 5 Pa (-100..0 Pa) / 25 Pa (1..500 Pa), MM600: 5 Pa (0..200 Pa) / 25 Pa
(201..600 pA)
Max. Betriebsüberdruck 200 kPa, MM PS: 50
kPa
Schaltwerte MM PS: Schaltleistung max. 3 A ohmsche Last, 2 A
induktive Last
Gehäuse ABS, Deckel PMMA, MM PS: Deckel PC, Membran
Silikon
Schutzart IP54 gemäß DIN EN 60529
Kabeleinführung MM PS:
M16 für Kabel mit max. Ø=8 mm
Anschluss elektrisch MM PS: Schraubklemme,
max. 1,5 mm²
Anschluss mechanisch Anschlussschlauch: PVC, soft, MM PS:
Druckanschluss ABS
Umgebungsbedingung MM PS: -40..+85 °C, max. 85% rH
nicht dauerhaft kondensierend
Lieferumfang 2 Befestigungsschrauben, 2
Kunststoff-Kanalstutzen, 2 m PVC-Anschlussschlauch soft, Ø=4/7 mm, 30 ml
Anzeigeflüssigkeit, 2 Markierungsaufkleber (rot/grün)
Kompaktes Differenzdruck-Schrägrohrmanometer zur zuverlässigen Anzeige und
Überwachung des Luftdruckes in der Lüftungs- und Klimatechnik.
