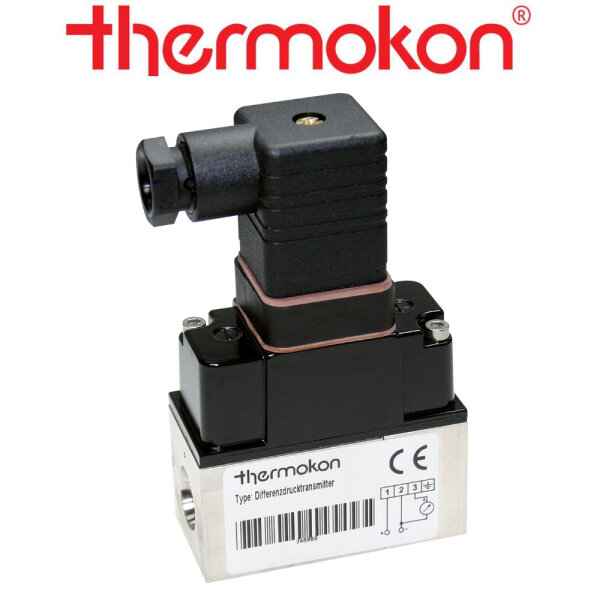

thermokon DPL
Differenzdruck-Messumformer - 0..10 V
Technische Daten
Messgrößen Differenzdruck
Medium flüssige Medien
Ausgang
Spannung 0..10 V, min. Last 2 kO
Ausgang Strom 4..20 mA, max. Bürde
900 O
Spannungsversorgung V: 15..24 V = (±10%) oder 24 V ~ (±10%) SELV,
A: 15..24 V = (±10%) SELV
Leistungsaufnahme V: typ. 0,37 W (24 V =) |
0,9 VA (24 V ~), A: max. 0,5 W
Temperatureinsatzbereich -10..+80
°C
Messbereich Druck DPL1: 0..+1 bar, DPL2,5: 0..+2,5 bar, DPL4: 0..+4
bar, DPL6: 0..+6 bar
Genauigkeit Druck <±1% vom Messbereich (typ. bei
-5..+75 °C)
Gehäuse Edelstahl V2A, Deckel: Aluminiumdruckguss, Messzelle
Keramik
Schutzart IP65 gemäß DIN EN 60529
Anschluss
elektrisch Winkelstecker gemäß DIN 43650
Anschluss mechanisch G
1/4"
Umgebungsbedingung -10..+50 °C
Hinweise weitere
Messbereiche auf Anfrage
Der Differenzdruck-Messumformer erfasst in flüssigen Medien den
Differenzdruck. Typische Anwendungsbereiche sind Vor- und Rücklauf in
Heizungsanlagen sowie die Überwachung von Filtern und Verdichtern. Zum einfachen
Anschließen empfehlen wir die 5 m Anschlussleitung mit Stecker (siehe
Zubehör).
