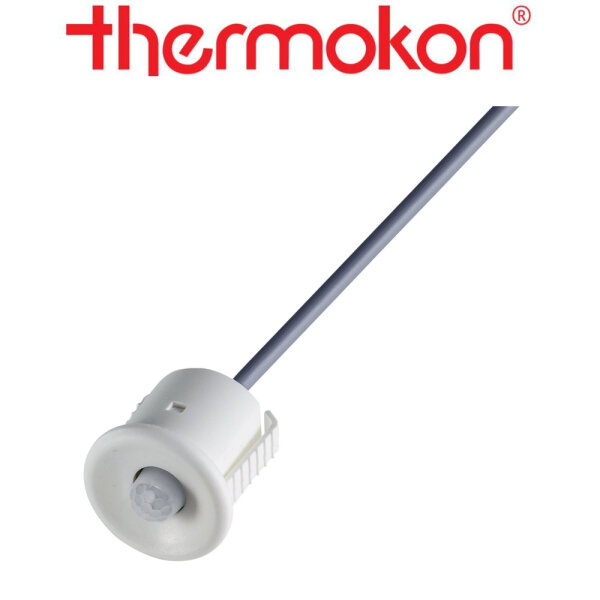

thermokon RDI Small Range
Deckenfühler Bewegung - aktiv Relais
Technische Daten
Messgrößen Bewegung
Ausgang Schaltkontakt Schließerkontakt
potentialfrei für 24 V, Last max. 1 A (ohmisch), mit Nachlaufzeit 8
Sekunden
Spannungsversorgung 15..24 V = (±10%) oder 24 V ~ (±10%)
SELV
Leistungsaufnahme typ. 0,5 W (24 V =) | 1,1 VA (24 V
~)
Erfassungsbereich Standard: max. Reichweite 10 m, bei einer
Entfernung von 2,5 m ergibt sich ein Erfassungsbereich von ca. 7,1x5,3 m,
kegelförmiger Öffnungswinkel 110°/93° (H/V), Small Range: max. Reichweite 5 m,
bei einer Entfernung von 2,5 m ergibt sich ein Erfassungsbereich von ca. 6x4,3
m, kegelförmiger Öffnungswinkel 100°/82° (H/V), Spot: max. Reichweite 5 m, bei
einer Entfernung von 2,5 m ergibt sich ein Erfassungsbereich von ca. 1,7x1 m,
kegelförmiger Öffnungswinkel 38°/22° (H/V)
Sensor PIR (passiv
Infrarot)
Gehäuse ABS, reinweiß
Schutzart IP20 gemäß DIN EN
60529
Anschluss elektrisch Steckklemme, max. 1,5 mm², Anschlussleitung
PVC, 2x Ø=0,25 mm², grau, Länge=15 cm
Umgebungsbedingung -20..+50 °C,
max. 85% rH nicht kondensierend
Der Decken-Bewegungsmelder detektiert die Bewegung von Personen in
Innenräumen und kann somit bedarfsgerecht Leuchten schalten oder auch für eine
Temperaturabsenkung in ungenutzten Räumen sorgen. Der Einbau erfolgt dank der
kleinen Bauform unauffällig in Zwischendecken. Zur Verfügung stehen 3 Typen mit
unterschiedlichen Erfassungsbereichen.
