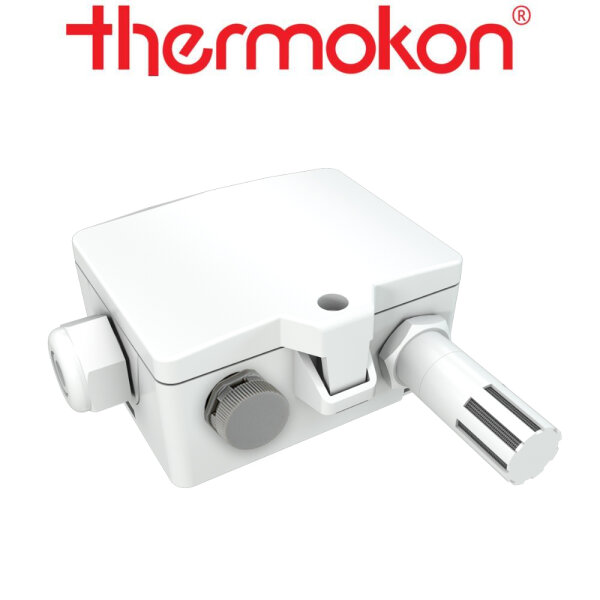

thermokon LA+ VOC Temp_rH 3xV
Außenfühler VOC + Temperaturr + Feuchte - 3x 0..10 V
Technische Daten
Messgrößen VOC, Temperatur + Feuchte (je nach Gerät), jeder Ausgang kann
für einen variablen Mix aus CO2 und VOC konfiguriert werden
Ausgang
Spannung 1..3x 0..10 V oder 0..5 V (einstellbar über Jumper;
live-zero-Konfiguration über App oder uConfig), min. Last 10 kO
Ausgang
Strom max. Bürde 500 O, A: 1x 4..20 mA, AA: 2x 4..20 mA
Ausgang
Schaltkontakt Relais: 2x Schließerkontakt NO potentialfrei für 24 V ~ oder
24 V = / 3 A, optional
Netzwerktechnologie RS485 BACnet (MS/TP), LON FT
(free topology), RS485 Modbus
Spannungsversorgung 15..35 V = oder 19..29
V ~ SELV, AA: 15..35 V = SELV
Leistungsaufnahme max. 2,5 W (24 V =) |
4,3 VA (24 V ~)
Messbereich Temperatur -40..+60 °C | 0..+50 °C |
-20..+80 °C | -15..+35 °C, Standardeinstellung: 0..+50 °C, optional
parametrierbar über App oder uConfig
Messbereich Feuchte 0..100% rH ohne
Betauung, Enthalpie: 0..85 KJ/kg, absolute Feuchte: 0..50 | 0..80 g/m³,
Taupunkt: 0..+50 | -20..+80 °C, optional parametrierbar über App oder
uConfig
Genauigkeit Temperatur ±0,5 K (typ. bei 21 °C im
Standardmessbereich)
Genauigkeit Feuchte ±2% zwischen 10..90% rH (typ.
bei 21 °C)
Kalibrierung Selbstkalibrierung
Sensor VOC-Sensor
(beheizter Metalloxid-Halbleiter)
Gehäuse USE-M-Gehäuse, PC, reinweiß,
LCD: Deckel PC, transparent
Schutzart IP65 gemäß DIN EN
60529
Kabeleinführung Flextherm M20 für Kabel mit Ø=4,5..9 mm,
Relais/BUS: M25 mit 4-fach Kabeleinführung für Kabel mit max. Ø=7 mm,
entnehmbar
Anschluss elektrisch abnehmbare Steckklemme, max. 2,5 mm²,
BUS-Klemme: abnehmbare Steckklemme, max. 1,5
mm²
Umgebungsbedingung 0..+50 °C, max. 85% rH nicht dauerhaft
kondensierend
Lieferumfang inkl. Montagesockel USE-M-Gehäuse reinweiß,
inkl. Montageset Universal (Deckelschraube, Bohrschrauben, Dübel, Spaxschrauben
und Schraubenabdeckung)
Hinweise Mischgas-Fühler erfassen Gase und
Dämpfe, die oxidiert (verbrannt) werden können: Körpergerüche, Tabakrauch,
Ausdünstungen von Materialien (Möbel, Teppiche, Farbanstriche, Klebstoff,
...)
Der Luftqualitätsfühler erfasst je nach Ausführung Mischgas (VOC), Temperatur
und Feuchte im Außenbereich und in Bereichen mit erhöhter Anforderung an die
IP-Schutzklasse (z.B. U-Bahnhöfe, Tunnel, Messehallen, Kühl- und Gewächshäuser).
Über die Thermokon USEapp können nach Bedarf die voreingestellten Standardwerte
variabel angepasst werden. In Verbindung mit der Relaisoption können
2-Punkt-Regler oder ein 2-stufiger Regler realisiert werden.
