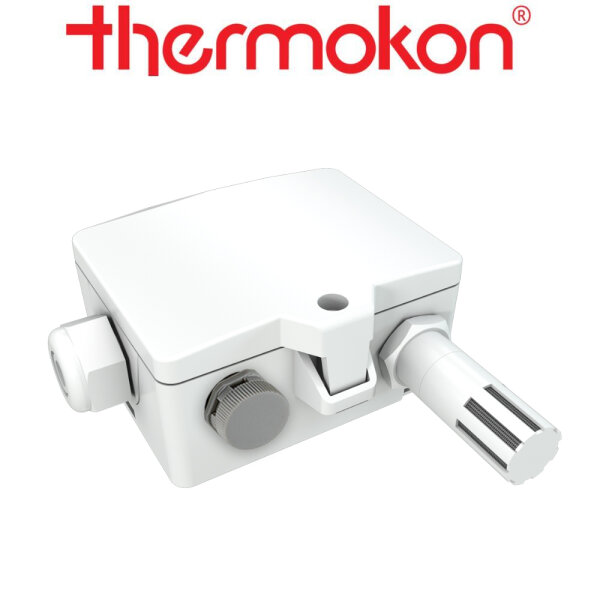

thermokon LA+ CO2+VOC Temp_rH RS485 BACnet (MS/TP)
Außenfühler CO2 + VOC + Temperatur + Feuchte - BUS
Technische Daten
Messgrößen CO2, VOC, Temperatur + Feuchte (je nach Gerät), jeder Ausgang
kann für einen variablen Mix aus CO2 und VOC konfiguriert werden
Ausgang
Spannung 2..4x 0..10 V oder 0..5 V (einstellbar über Jumper;
live-zero-Konfiguration über App oder uConfig)
Ausgang Strom max. Bürde
500 O, AA: 2x 4..20 mA
Ausgang Schaltkontakt Relais: 2x Schließerkontakt
NO potentialfrei für 24 V ~ oder 24 V = / 3 A,
optional
Netzwerktechnologie RS485 BACnet (MS/TP), LON FT (free
topology), RS485 Modbus
Spannungsversorgung 15..35 V = oder 19..29 V ~
SELV, AA: 15..35 V = SELV
Leistungsaufnahme max. 2,5 W (24 V =) | 4,3 VA
(24 V ~)
Messbereich Temperatur -40..+60 °C | 0..+50 °C | -20..+80 °C |
-15..+35 °C, Standardeinstellung: 0..+50 °C, optional parametrierbar über App
oder uConfig
Messbereich Feuchte 0..100% rH ohne Betauung, Enthalpie:
0..85 KJ/kg, absolute Feuchte: 0..50 | 0..80 g/m³, Taupunkt: 0..+50 | -20..+80
°C, optional parametrierbar über App oder uConfig
Genauigkeit
Temperatur ±0,5 K (typ. bei 21 °C im Standardmessbereich)
Genauigkeit
Feuchte ±2% zwischen 10..90% rH (typ. bei 21
°C)
Kalibrierung Selbstkalibrierung, CO2: Dual
Channel
Sensor VOC-Sensor (beheizter Metalloxid-Halbleiter), CO2: NDIR
(nicht dispersiv, infrarot)
Gehäuse USE-M-Gehäuse, PC, reinweiß, LCD:
Deckel PC, transparent
Schutzart IP65 gemäß DIN EN
60529
Kabeleinführung Flextherm M20 für Kabel mit Ø=4,5..9 mm,
Relais/BUS: M25 mit 4-fach Kabeleinführung für Kabel mit max. Ø=7 mm,
entnehmbar
Anschluss elektrisch abnehmbare Steckklemme, max. 2,5 mm²,
BUS-Klemme: abnehmbare Steckklemme, max. 1,5
mm²
Umgebungsbedingung 0..+50 °C, max. 85% rH nicht dauerhaft
kondensierend
Lieferumfang inkl. Montagesockel USE-M-Gehäuse reinweiß,
inkl. Montageset Universal (Deckelschraube, Bohrschrauben, Dübel, Spaxschrauben
und Schraubenabdeckung)
Hinweise Mischgas-Fühler erfassen Gase und
Dämpfe, die oxidiert (verbrannt) werden können: Körpergerüche, Tabakrauch,
Ausdünstungen von Materialien (Möbel, Teppiche, Farbanstriche, Klebstoff,
...)
Der Luftqualitätsfühler erfasst je nach Ausführung den CO2-Gehalt, Mischgas
(VOC), Temperatur und Feuchte im Außenbereich und in Bereichen mit erhöhter
Anforderung an die IP-Schutzklasse (z.B. U-Bahnhöfe, Tunnel, Messehallen, Kühl-
und Gewächshäuser). Über die Thermokon USEapp können nach Bedarf die
voreingestellten Standardwerte variabel angepasst werden. Für Geräte mit CO2 und
VOC kann jeder Ausgang zum Mix-Ausgang (Mischung aus CO2 und VOC in wählbarem
Verhältnis) konfiguriert werden. In Verbindung mit der Relaisoption können
2-Punkt-Regler oder ein 2-stufiger Regler realisiert werden.
