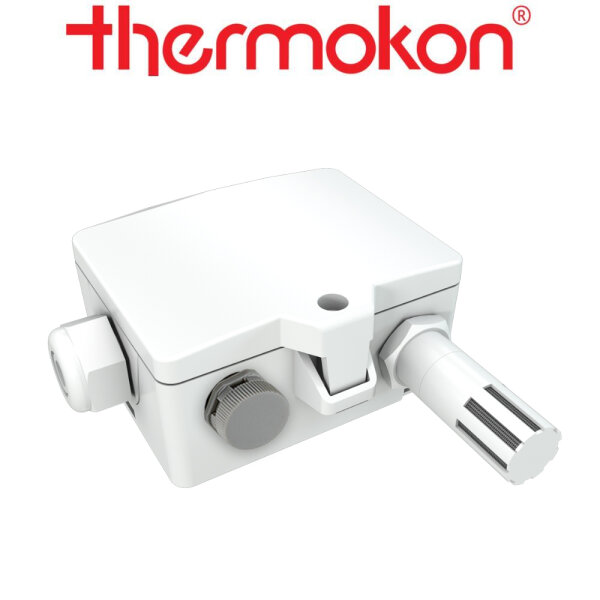

thermokon LA+ CO2 Temp_rH 3xV
Außenfühler CO2 + Temperatur + Feuchte - 3x 0..10 V
Technische Daten
Messgrößen CO2, Temperatur + Feuchte (je nach Gerät)
Ausgang
Spannung 1..3x 0..10 V oder 0..5 V (einstellbar über Jumper;
live-zero-Konfiguration über App oder uConfig), min. Last 10 kO
Ausgang
Strom max. Bürde 500 O, A: 1x 4..20 mA, AA: 2x 4..20 mA
Ausgang
Schaltkontakt Relais: 2x Schließerkontakt NO potentialfrei für 24 V ~ oder
24 V = / 3 A, optional
Netzwerktechnologie RS485 BACnet (MS/TP), LON FT
(free topology), RS485 Modbus
Spannungsversorgung 15..35 V = oder 19..29
V ~ SELV, A: 15..35 V = SELV
Leistungsaufnahme max. 2,5 W (24 V =) | 4,3
VA (24 V ~)
Messbereich Temperatur -40..+60 °C | 0..+50 °C | -20..+80 °C
| -15..+35 °C, Standardeinstellung: 0..+50 °C, optional parametrierbar über App
oder uConfig
Messbereich Feuchte 0..100% rH ohne Betauung, Enthalpie:
0..85 KJ/kg, absolute Feuchte: 0..50 | 0..80 g/m³, Taupunkt: 0..+50 | -20..+80
°C, optional parametrierbar über App oder uConfig
Genauigkeit
Temperatur ±0,5 K (typ. bei 21 °C im Standardmessbereich)
Genauigkeit
Feuchte ±2% zwischen 10..90% rH (typ. bei 21
°C)
Kalibrierung Selbstkalibrierung, CO2: Dual
Channel
Sensor CO2: NDIR (nicht dispersiv,
infrarot)
Gehäuse USE-M-Gehäuse, PC, reinweiß, LCD: Deckel PC,
transparent
Schutzart IP65 gemäß DIN EN
60529
Kabeleinführung Flextherm M20 für Kabel mit Ø=4,5..9 mm,
Relais/BUS: M25 mit 4-fach Kabeleinführung für Kabel mit max. Ø=7 mm,
entnehmbar
Anschluss elektrisch abnehmbare Steckklemme, max. 2,5 mm²,
BUS-Klemme: abnehmbare Steckklemme, max. 1,5
mm²
Umgebungsbedingung 0..+50 °C, max. 85% rH nicht dauerhaft
kondensierend
Lieferumfang inkl. Montagesockel USE-M-Gehäuse reinweiß,
inkl. Montageset Universal (Deckelschraube, Bohrschrauben, Dübel, Spaxschrauben
und Schraubenabdeckung)
Der Luftqualitätsfühler erfasst je nach Ausführung den CO2-Gehalt, Temperatur
und Feuchte im Außenbereich und in Bereichen mit erhöhter Anforderung an die
IP-Schutzklasse (z.B. U-Bahnhöfe, Tunnel, Messehallen, Kühl- und Gewächshäuser).
Über die Thermokon USEapp können nach Bedarf die voreingestellten Standardwerte
variabel angepasst werden. In Verbindung mit der Relaisoption können
2-Punkt-Regler oder ein 2-stufiger Regler realisiert werden.
