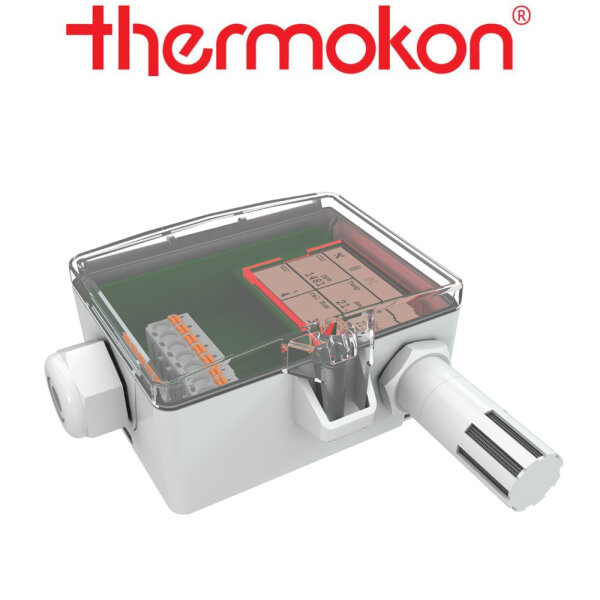

thermokon FTA54+ LCD VV
Außenfühler Feuchte + Temperatur - aktiv 2x 0..10 V
Technische Daten
Messgrößen Feuchte, Temperatur
Ausgang Spannung VV | VVS: 2x
0..10 V (min. Last 10 kO)
Ausgang Strom AA | AAS: 2x 4..20 mA (max.
Bürde 500 O)
Ausgang passiv VVS | AAS: passiver
Temperatursensor
Ausgang Schaltkontakt Relais: 2x Schließerkontakt NO
potentialfrei für 24 V ~ oder 24 V = / 3 A,
optional
Netzwerktechnologie RS485 BACnet (MS/TP), LON FT (free
topology), RS485 Modbus, UNI Modbus RTU
Spannungsversorgung 15..24 V =
(±10%) oder 24 V ~ (±10%) SELV, AA | AAS: 15..24 V = (±10%) SELV,
LCD/Relais/BUS: 15..35 V = oder 19..29 V ~ SELV
Leistungsaufnahme VV |
VVS: max. 0,3 W (24 V =) | 0,5 VA (24 V ~), AA | AAS: max. 40 mA (24 V =),
LCD/Relais/BUS: max. 2,5 W (24 V =) | 4,3 VA (24 V ~)
Messbereich
Temperatur -40..+60 °C | 0..+50 °C | -20..+80 °C | -15..+35 °C, am
Messumformer einstellbar, LCD/Relais/RS485 Modbus: optional parametrierbar über
App oder uConfig, Standardeinstellung: -20..+80 °C, passiv: abhängig vom
verwendeten Sensor
Messbereich Feuchte 0..100% rH ohne Betauung,
Enthalpie: 0..85 KJ/kg, absolute Feuchte: 0..50 | 0..80 g/m³, Taupunkt: 0..+50 |
-20..+80 °C, am Messumformer einstellbar, LCD/Relais/RS485 Modbus: optional
parametrierbar über App oder uConfig
Genauigkeit Temperatur passiv:
abhängig vom verwendeten Sensor, ±0,3 K (typ. bei 21 °C im
Standardmessbereich)
Genauigkeit Feuchte ±2% zwischen 10..90% rH (typ.
bei 21 °C)
Anzeige LCD 29x35 mm mit RGB-Hintergrundbeleuchtung,
optional
Gehäuse USE-M-Gehäuse, PC, reinweiß, LCD: Deckel PC,
transparent
Schutzart IP65 gemäß DIN EN
60529
Kabeleinführung Flextherm M20 für Kabel mit Ø=4,5..9 mm,
Relais/BUS: M25 mit 4-fach Kabeleinführung für Kabel mit max. Ø=7 mm,
entnehmbar
Anschluss elektrisch abnehmbare Steckklemme, max. 2,5 mm²,
BUS-Klemme: abnehmbare Steckklemme, max. 1,5 mm²
Fühlerrohr PC,
reinweiß
Filterelement Edelstahl
Drahtgeflecht
Umgebungsbedingung -20..+70 °C, max. 85% rH nicht
dauerhaft kondensierend
Lieferumfang inkl. Montagesockel USE-M-Gehäuse
reinweiß, inkl. Regenschutz PA6, weiß
Hinweise weitere
Temperatursensoren auf Anfrage
Außen-Feuchtefühler inklusive Temperatursensor für den Einsatz in der Kälte-,
Lüftungs- und Klimatechnik sowie für Gewächshäuser, Industriehallen und
Meteorologie. Alternativ zur relativen Feuchte kann auch absolute Feuchte,
Enthalpie oder Taupunkt ausgegeben werden. Die Optionen mit Relais-Ausgang für
einen 2-Punktregler oder ein 2-stufiger 2-Punktregler und LCD mit Farbwechsel
erlauben eine Vielzahl von Anwendungsmöglichkeiten. Je nach Modell kann der
Fühler über die USEapp individuell konfiguriert werden. Die Genauigkeit des
Feuchtesensors beträgt 2%. Werkzeugloses Öffnen, Schließen und Verkabeln sowie
entnehmbare Kabeleinführungen gewährleisten eine einfache, schnelle und bequeme
Montage.
