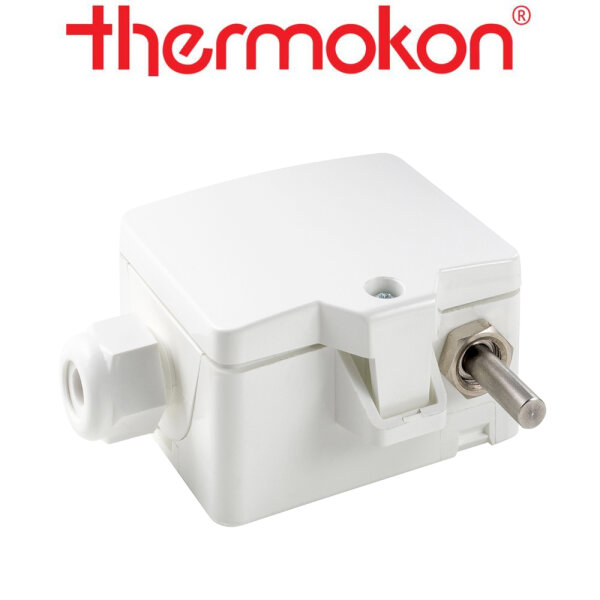

thermokon AGS55+ Außenfühler passiv
Außenfühler -35..+90 °C - passiv
Technische Daten
Messgrößen Temperatur
Ausgang Spannung TRV: 1x 0..10 V oder 0..5
V
Ausgang Strom TRA: 1x 4..20 mA
Ausgang passiv PT100 | PT100
1/3 DIN | PT1000 | PT1000 1/3 DIN | Ni1000 | Ni1000TK5000, NTC10k | NTC 10k
Precon | NTC5k | NTC20k | NTC1,8k, LM235Z, KTY81-110 | KTY81-121 | KTY81-122 |
KTY81-210
Spannungsversorgung 15..24 V = (±10%) oder 24 V ~ (±10%) SELV,
TRA: 15..24 V = (±10%) SELV
Leistungsaufnahme TRV: typ. 0,4 W (24 V =) |
0,8 VA (24 V ~), TRA: max. 0,5 W (24 V =)
Messbereich
Temperatur passiv:, abhängig vom verwendeten
Sensor
Ausgangssignalbereich Temp. TRV | TRA:, Skalierung Analogausgang,
-50..+50 °C (Standardeinstellung), auswählbar aus 8 Temperaturbereichen -50..+50
| -20..+80 | -15..+35 | -10..+120 | 0..+50 | 0..+100 | 0..+160 | 0..+250 °C, am
Messumformer einstellbar
Temperatureinsatzbereich zulässige
Arbeitstemperatur, Gehäuse aktiv: -35..+70 °C, Gehäuse passiv: -35..+90
°C
Genauigkeit Temperatur passiv: abhängig vom verwendeten Sensor, PT100
| PT1000: ±0,3 K (typ. bei 0 °C, Kl.B), Ni1000: ±0,4 K (typ. bei 0 °C),
Ni1000TK5000: ±0,4 K (typ. bei 0 °C), NTC10K: ±0,22 K (typ. bei 25 °C), ±0,5 K
(typ. bei 21 °C im Standardmessbereich)
Sensor passiv: 2-Leiter
(Standard), 3-Leiter oder 4-Leiter
Gehäuse USE-S-Gehäuse, PC,
reinweiß
Schutzart IP65 gemäß DIN EN 60529, SI-Protection (nicht möglich
bei elektronischen Sensoren)
Kabeleinführung Flextherm M20 für Kabel mit
Ø=4,5..9 mm, entnehmbar
Anschluss elektrisch abnehmbare Steckklemme,
max. 2,5 mm²
Hülse Edelstahl V2A, Ø=6 mm, L=25
mm
Umgebungsbedingung max. 85% rH nicht dauerhaft
kondensierend
Lieferumfang inkl. Montagesockel USE-S-Gehäuse
reinweiß
Hinweise weitere Temperatursensoren auf Anfrage
Fühler mit externer Fühlerhülse zur schnellen Temperaturmessung im
Außenbereich, in Kühl- und Gewächshäusern sowie in Produktions- und Lagerhallen.
Die Optionen mit Relais-Ausgang für einen 2-Punktregler oder ein 2-stufiger
2-Punktregler und LCD mit Farbwechsel erlauben eine Vielzahl von
Anwendungsmöglichkeiten. Je nach Modell kann der Fühler über die Thermokon
USEapp individuell konfiguriert werden. Werkzeugloses Öffnen, Schließen und
Verkabeln sowie entnehmbare Kabeleinführungen gewährleisten eine einfache,
schnelle und bequeme Montage.
