thermokon VFG54+ Anlegefühler aktiv
Anlegefühler -35..+90 °C - aktiv 0..10 V
Technische Daten
Messgrößen Temperatur
Ausgang Spannung TRV: 1x 0..10 V oder 0..5
V, min. Last 5 kO
Ausgang Strom TRA: 1x 4..20 mA, max. Bürde 500
O
Ausgang passiv PT100 | PT100 1/3 DIN | PT1000 | PT1000 1/3 DIN |
Ni1000 | Ni1000TK5000, NTC10k | NTC 10k Precon | NTC5k | NTC20k | NTC1,8k,
LM235Z | DS18B20 1-wire, KTY81-110 | KTY81-121 | KTY81-122 |
KTY81-210
Spannungsversorgung 15..24 V = (±10%) oder 24 V ~ (±10%) SELV,
TRA: 15..24 V = (±10%) SELV
Leistungsaufnahme TRV: typ. 0,42 W (24 V =)
| 0,84 VA (24 V ~), TRA: typ. 0,5 W (24 V =)
Messbereich
Temperatur passiv: -35..+90 °C
Ausgangssignalbereich Temp. TRV |
TRA:, Skalierung Analogausgang, 0..+100 °C (Standardeinstellung), auswählbar aus
8 Temperaturbereichen -50..+50 | -20..+80 | -15..+35 | -10..+120 | 0..+50 |
0..+100 | 0..+160 | 0..+250 °C, am Messumformer
einstellbar
Temperatureinsatzbereich zulässige Arbeitstemperatur,
Fühlerhülse | Sensoraufnahme -35..+120 °C, Gehäuse aktiv: -35..+70 °C, Gehäuse
passiv: -35..+90 °C
Genauigkeit Temperatur passiv: abhängig vom
verwendeten Sensor, Messstrom typ. <1 mA, ±0,5 K (typ. bei 21 °C im
Standardmessbereich)
Sensor passiv: 2-Leiter (Standard), 3-Leiter oder
4-Leiter
Gehäuse USE-S-Gehäuse, PC, reinweiß
Schutzart IP65
gemäß DIN EN 60529, SI-Protection (nicht möglich bei elektronischen
Sensoren)
Kabeleinführung Flextherm M20 für Kabel mit Ø=4,5..9 mm,
entnehmbar
Anschluss elektrisch abnehmbare Steckklemme, max. 2,5
mm²
Hülse Messing, gefederter
Sensorkontakt
Umgebungsbedingung max. 85% rH nicht dauerhaft
kondensierend
Montage Montage längs und quer zur Rohrleitung
möglich
Hinweise weitere Temperatursensoren auf Anfrage

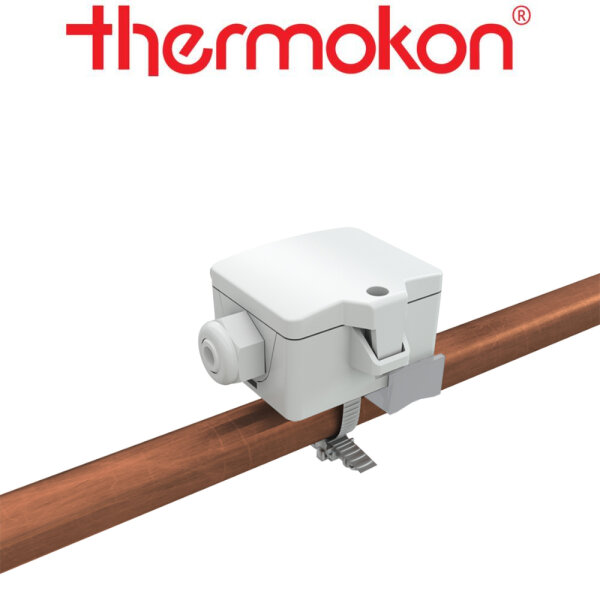

Anlegefühler zur Messung der Oberflächentemperatur an Rohren (Kalt- oder
Warmwasser) und sonstigen gewölbten Kontaktflächen. Das Messelement wird über
einen Federmechanismus auf die Messfläche gedrückt, um so einen direkten Kontakt
und schnelles Ansprechverhalten zu erzielen. Spannband und Wärmeleitpaste sind
als Zubehör erhältlich. Die Optionen mit Relais-Ausgang für einen 2-Punktregler
oder ein 2-stufiger 2-Punktregler und LCD mit Farbwechsel erlauben eine Vielzahl
von Anwendungsmöglichkeiten. Je nach Modell kann der Fühler über die Thermokon
USEapp individuell konfiguriert werden. Werkzeugloses Öffnen, Schließen und
Verkabeln sowie entnehmbare Kabeleinführungen gewährleisten eine einfache,
schnelle und bequeme Montage.
