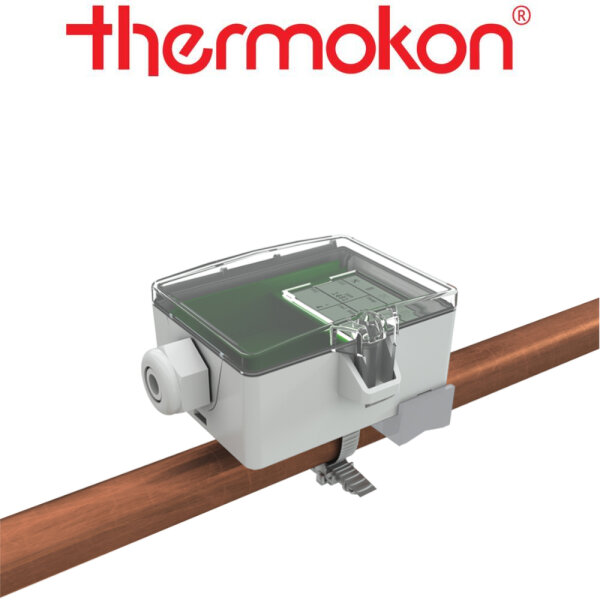

thermokon VFG54+ Anlegefühler aktiv
Anlegefühler -35..+90 °C - aktiv 4..20 mA + LCD
Technische Daten
Messgrößen Temperatur
Ausgang Spannung 0..10 V oder 0..5 V
(einstellbar über Jumper; live-zero-Konfiguration über App oder uConfig), min.
Last 5 kO
Ausgang Strom TRA: 1x 4..20 mA, max. Bürde 500 O
Ausgang
Schaltkontakt Relais: 2x Schließerkontakt NO potentialfrei für 24 V ~ oder
24 V = / 3 A, optional
Netzwerktechnologie RS485 BACnet (MS/TP), LON FT
(free topology), RS485 Modbus
Spannungsversorgung 15..35 V = oder 19..29
V ~ SELV, A: 15..35 V = SELV
Leistungsaufnahme max. 2,5 W (24 V =) | 4,3
VA (24 V ~)
Ausgangssignalbereich Temp. TRV | TRA:, Skalierung
Analogausgang, -20..+80 °C (Standardeinstellung), auswählbar aus 8
Temperaturbereichen -50..+50 | -20..+80 | -15..+35 | -10..+120 | 0..+50 |
0..+100 | 0..+160 | 0..+250 °C, optional parametrierbar über App oder
uConfig
Temperatureinsatzbereich zulässige Arbeitstemperatur,
Fühlerhülse | Sensoraufnahme -35..+120 °C, Gehäuse: -35..+70 °C, LCD: -20..+70
°C
Genauigkeit Temperatur ±0,5 K (typ. bei 21 °C im
Standardmessbereich)
Anzeige LCD 29x35 mm mit
RGB-Hintergrundbeleuchtung, optional
Gehäuse USE-M-Gehäuse, PC,
reinweiß
Schutzart IP65 gemäß DIN EN 60529,
SI-Protection
Kabeleinführung Flextherm M20 für Kabel mit Ø=4,5..9 mm,
Relais/BUS: M25 mit 4-fach Kabeleinführung für Kabel mit max. Ø=7 mm,
entnehmbar
Anschluss elektrisch abnehmbare Steckklemme, max. 2,5 mm²,
BUS-Klemme: abnehmbare Steckklemme, max. 1,5 mm²
Hülse Messing,
gefederter Sensorkontakt
Umgebungsbedingung max. 85% rH nicht dauerhaft
kondensierend
Montage Montage längs und quer zur Rohrleitung möglich
Anlegefühler zur Messung der Oberflächentemperatur an Rohren (Kalt- oder
Warmwasser) und sonstigen gewölbten Kontaktflächen. Das Messelement wird über
einen Federmechanismus auf die Messfläche gedrückt, um so einen direkten Kontakt
und schnelles Ansprechverhalten zu erzielen. Spannband und Wärmeleitpaste sind
als Zubehör erhältlich. Die Optionen mit Relais-Ausgang für einen 2-Punktregler
oder ein 2-stufiger 2-Punktregler und LCD mit Farbwechsel erlauben eine Vielzahl
von Anwendungsmöglichkeiten. Je nach Modell kann der Fühler über die Thermokon
USEapp individuell konfiguriert werden. Werkzeugloses Öffnen, Schließen und
Verkabeln sowie entnehmbare Kabeleinführungen gewährleisten eine einfache,
schnelle und bequeme Montage.
