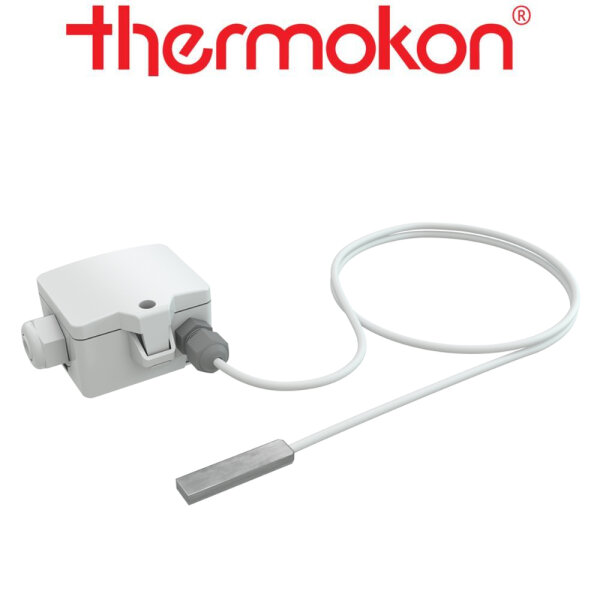

thermokon OF14+ Anlegefühler aktiv
Anlegefühler 0..+50 °C - aktiv 0..10 V
Technische Daten
Messgrößen Temperatur
Ausgang Spannung TRV: 1x 0..10 V, min.
Last 5 kO
Ausgang Strom TRA: 1x 4..20 mA, max. Bürde 500
O
Spannungsversorgung TRV: 15..24 V = (±10%) oder 24 V ~ (±10%) SELV,
TRA: 15..24 V = (±10%) SELV
Leistungsaufnahme TRV: typ. 0,4 W (24 V =) |
0,8 VA (24 V ~), TRA: typ. 0,5 W (24 V =)
Ausgangssignalbereich
Temp. Skalierung Analogausgang, 0..+50 °C (Standardeinstellung), auswählbar
aus 8 Temperaturbereichen -50..+50 | -20..+80 | -15..+35 | -10..+120 | 0..+50 |
0..+100 | 0..+160 | 0..+250 °C, am Messumformer
einstellbar
Temperatureinsatzbereich zulässige Arbeitstemperatur,
Fühlerhülse 0..+50 °C, Gehäuse: -35..+70 °C
Genauigkeit Temperatur ±0,5
K (typ. bei 21 °C)
Gehäuse USE-S-Gehäuse, PC,
reinweiß
Schutzart IP65 gemäß DIN EN 60529,
SI-Protection
Kabeleinführung Flextherm M20 für Kabel mit Ø=4,5..9 mm,
entnehmbar
Anschluss elektrisch abnehmbare Steckklemme, max. 2,5 mm²,
Anschlussleitung PVC, 2x Ø=0,25 mm², grau, 1 m (Standard), 2 m, 4 m, 6 m, andere
Längen auf Anfrage
Hülse Aluminium, Abmessungen: 35x10x6
mm
Umgebungsbedingung max. 85% rH nicht dauerhaft
kondensierend
Gewicht 115 g
Montage Befestigung auf der
Oberfläche durch selbstklebende Sensorfläche
Lieferumfang inkl.
Montagesockel USE-S-Gehäuse reinweiß
Hinweise weitere
Sensorleitungslängen auf Anfrage
Anlegefühler zur Temperaturmessung an Glasfassaden oder ähnlichen Flächen im
Klappdeckel-Gehäuse USE-S. Ausgelegt zur Aufschaltung auf Regler- und
Anzeigesysteme.
