thermokon AF25+ Anlegefühler aktiv
Anlegefühler -50..+135 °C - aktiv 4..20 mA
Technische Daten
Messgrößen Temperatur
Ausgang Spannung TRV: 1x 0..10 V, min.
Last 5 kO
Ausgang Strom TRA: 1x 4..20 mA, max. Bürde 500
O
Spannungsversorgung 15..24 V = (±10%) oder 24 V ~ (±10%) SELV, TRA:
15..24 V = (±10%) SELV
Leistungsaufnahme TRV: typ. 0,4 W (24 V =) | 0,8
VA (24 V ~), TRA: typ. 0,5 W (24 V =)
Ausgangssignalbereich Temp. TRV |
TRA:, Skalierung Analogausgang, 0..+160 °C (Standardeinstellung), auswählbar aus
8 Temperaturbereichen -50..+50 | -20..+80 | -15..+35 | -10..+120 | 0..+50 |
0..+100 | 0..+160 | 0..+250 °C, am Messumformer
einstellbar
Temperatureinsatzbereich zulässige Arbeitstemperatur,
Fühlerhülse -50..+135 °C, Gehäuse: -35..+70 °C
Genauigkeit
Temperatur ±0,5 K (typ. bei 21 °C im
Standardmessbereich)
Gehäuse USE-S-Gehäuse, PC,
reinweiß
Schutzart IP65 gemäß DIN EN 60529,
SI-Protection
Kabeleinführung Flextherm M20 für Kabel mit Ø=4,5..9 mm,
entnehmbar
Anschluss elektrisch abnehmbare Steckklemme, max. 2,5 mm²,
Sensorleitung aktiv Silikon, Ø=25 mm, 1 m (Standard), 2 m, 4 m, 6 m, andere
Längen auf Anfrage
Hülse Messing, Ø=6 mm, Einbaulänge 35
mm
Umgebungsbedingung max. 85% rH nicht dauerhaft
kondensierend
Gewicht 120 g
Lieferumfang inkl. Montagesockel
USE-S-Gehäuse reinweiß
Hinweise weitere Sensorleitungslängen auf
Anfrage

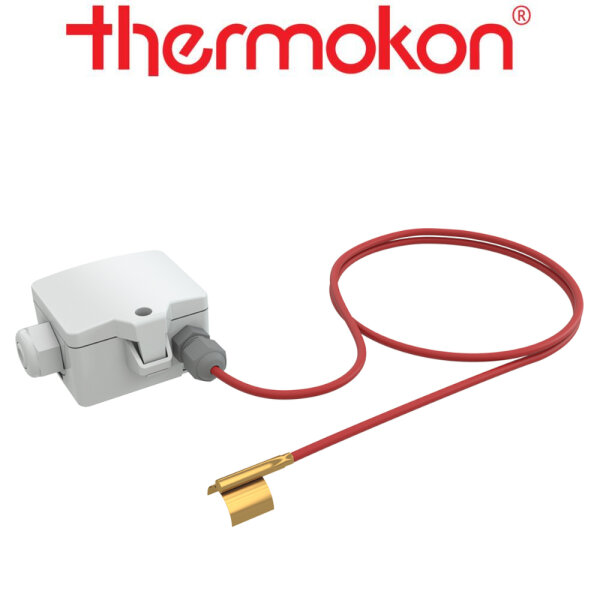

Der Anlegefühler im Gehäuse USE-S (mit Anschlusskabel und Messinglasche)
dient zur Messung der Oberflächentemperatur an Rohren (Kalt- oder Warmwasser)
und sonstigen Kontaktflächen. Spannband/Spannschelle und Wärmeleitpaste sind als
Zubehör erhältlich.
