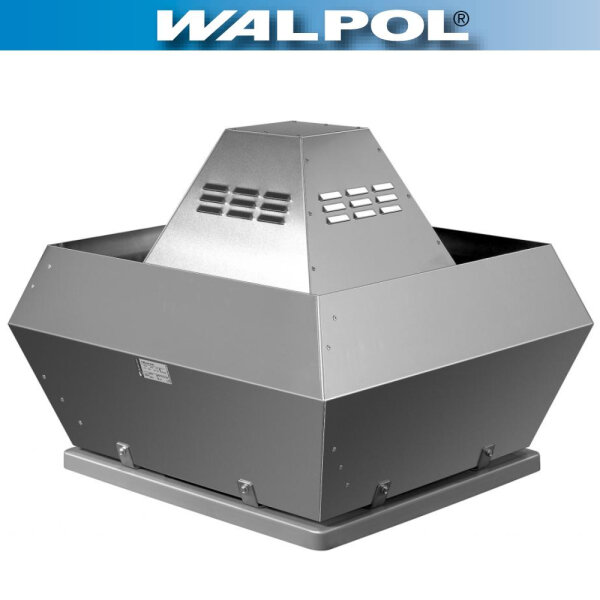

Walpol Dachventilator Typ WDV-A 560/400V - EC
- Fördermitteltemperatur bis 120°C
- EC-Motor, hoher Wirkungsgrad,
- Multifunktionell einsetzbar z.B. für Küchenabluft, Industrieabluft
- Kompaktes Design mit hoher Förderleistung
- Vertikale Luftführung
- Betriebssicher und wartungsfreundlich
- Motor außerhalb vom Luftstrom nach VDI 2052
- Gehäuse aus Aluminium
WDV-A Dachventilatoren sind mit rückwärts gekrümmten, freilaufenden
Lüfterrädern aus Aluminium ausgestattet. Angetrieben werden sie durch vom
Luftstrom getrennte EC-Normmotoren. Ausgelegt sind die Ventilatoren für
Fördertemperaturen bis 120 °C im Dauerbetrieb. Das Gehäuse und das
rückwärtsgekrümmte Laufrad bestehen aus seewasserbeständigem Aluminium. Der
Grundrahmen mit eingezogener Einströmdüse ist aus verzinktem Stahlblech
gefertigt.
EC-Technik ist intelligente Technik, sie beruht auf der optimalen Auslastung
der Motoren durch eine integrierte Regelelektronik. Sie beseitigt
Schlupfverluste im Motor und gewährleistet eine stetige Einstellung des Motors
auf den optimalen Betrieb. Außerdem stellt die Steuerungselektronik sicher, dass
der Anteil der effektiv genutzten Energie im Vergleich zu AC-Motoren um ein
Vielfaches höher ist. EC-Ventilatoren zeichnen sich durch ihren sparsamen Umgang
mit Energie und ihre ausgezeichnete Regelbarkeit aus. Sie lassen sich stufenlos
in der Drehzahl der Lüftungsanforderungen anpassen und arbeiten mit hohen
Wirkungsgraden. Daher verbrauchen sie bei gleicher Luftleistung deutlich weniger
Energie als AC-Antriebe. Als weitere Besonderheit bieten EC-Motoren
Energieeinsparpotentiale nicht nur im Volllastbetrieb, sondern auch vor allem im
Teillastbetrieb. Sie verlieren im Teillastbetrieb weit weniger von ihrer
Effizienz (Wirkungsgrad) als Asynchronmotoren gleicher Leistung. Eine
Reduzierung des Energieverbrauchs garantiert eine Abnahme der Betriebskosten.
Die Leistungselektronik ist im Motorgehäuse integriert. Alle Baugrößen haben
einen potentialfreien Anschluss für Fehlerprotokolle. Alle Motoren sind für 50
und 60 Hz-Anwendungen geeignet. Die Eingangsspannung für 1-Phasen Geräte kann
zwischen 200 und 277V, bzw. bei 3-Phasen zwischen 380 und 480V variieren.
Drehzahlregelung durch 0-10V Signal. Jeder Motor hat eine Ausgangsspannung von
10V zum Anschluss eines externen Potentiometer oder Sensors.
Technische Informationen:
Spannung/Frequenz: 400 V
/ 3 ph / 50-60 Hz
Leistung: 2467
Strom: 3,68
Ampere
Schutzklasse: IP 55 / Iso Cl. F
Motorschutz: integ.
Motorschutz
Max. Fördermitteltemperatur:
+120°C
Motortyp-Effizienz/Regelbar: EC/ mit Poti regelbar
Max.
Volumenstrom: 12920 m3/h
Motor außerhalb Lufstrom entspricht DIN
18869-T1: ja
Material Gehäuse: seewasserbeständiges
Aluminium
Außen Abmessung: 1150 x 1150 x 900 mm (L x T x
H)
saugseitig: 605 mm
Ausblasrichtung: vertikal
Gewicht:
83 kg
