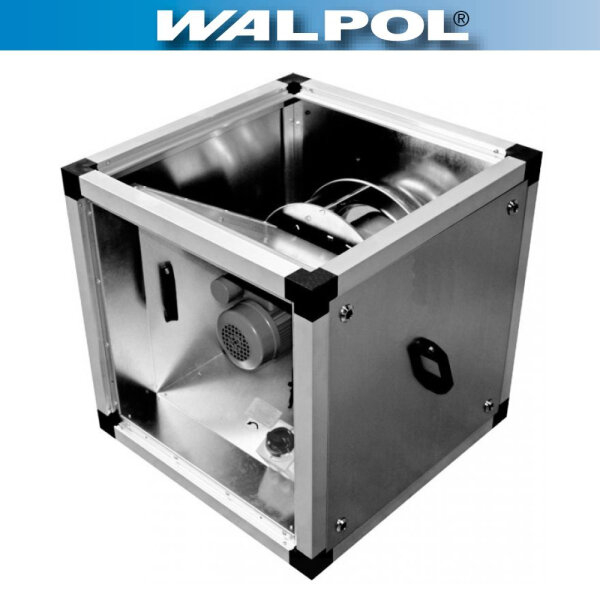

Walpol Airbox Typ GBV-GL 450/400V
- Greenline Version - ErP ready / Hocheffizienter IE2- Motor
- Stufenlos regelbar mit Frequenzumrichter
- Fördermitteltemperatur bis 120°C
- Multifunktionell einsetzbar z.B. für Küchenabluft, Induestrie
- Kompaktes Design mit hoher Förderleistung
- Hochwertige Profildichtungen
- Inkl. eingedichteter Ansaugstutzen und Revisionsschalter
- Betriebssicher und wartungsfreundlich
- Motor außerhalb vom Luftstrom nach VDI 2052
- Ausblasrichtung kann vor Ort angepasst werden
GBV Ventilatoren sind mit rückwärts gekrümmten, freilaufenden
Lüfterrädern aus Aluminium ausgestattet. Angetrieben werden sie durch vom
Luftstrom getrennte IE2 -Normmotoren. Ausgelegt sind die Airboxen Ventilatoren
für Fördertemperaturen bis 120 °C im Dauerbetrieb. Als Überhitzungsschutz für
die Motoren der Ventilatoren sind integrierte Thermokontakte oder Kaltleiter
eingebaut, mit ausgeführten Leitungen zum Anschluss an ein
Motorschutzschaltgerät.
Das Rahmenprofil des Gehäuses besteht aus
korrosionsbeständigem Aluminium mit Ecken aus Kunststoff. Außerdem verfügt das
Gehäuse über eine abnehmbare Wartungsöffnung.
Das Gehäuse selbst besteht aus
doppelschaligen Paneelen aus verzinktem Stahlblech mit einer
Mineralwolle-Isolierung. Des Weiteren ist das Gehäuse mit einer eingebauten
Kondensatwanne und einem 1" Ablaufstutzen ausgestattet. Ein Revisionsschalter
für Revisionszwecke ist ebenfalls vormontiert. Bei den Airboxen kann die
Ausblasrichtung problemlos vor Ort getauscht werden. Dies erlaubt flexible
Lösungen im Bereich der Ventilation.
Technische Informationen:
Spannung/Frequenz: 400 V
/ 3 ph / 50 Hz
Leistung: 924 Watt
Strom: 1,78
Ampere
Drehzahl: 1400 1/min
Schutzklasse: IP 55 / Iso Cl.
F
Motorschutz: PTC (Kaltleiter)
Max. Fördermitteltemperatur:
+120°C
Motortyp-Effizienz/Regelbar: IE2 / FU Regelbar
(Greenline)
Max. Volumenstrom: 6188 m3/h
Motor außerhalb Lufstrom
entspricht DIN 18869-T1: ja
Schalldruckpegel 3m: 49
dB(A)
Dämmung/Isolierung Gehäuse: Doppelwandig mit 20 mm
Material
Gehäuse: verzinktes Stahlblech
Außen Abmessung: 670 x 670 x 670
mm (L x T x H)
Anschluß saugseitig Rohrmaß DN: 400 mm
Anschluß
druckseitig: offen (Zubehör empfohlen)
Gewicht: 57
kg
Besonderheiten: ACHTUNG-NUR MIT FU REGELBAR !!!
Angaben zur Produktsicherheit
Herstellerinformationen:
Walpol
, ,
