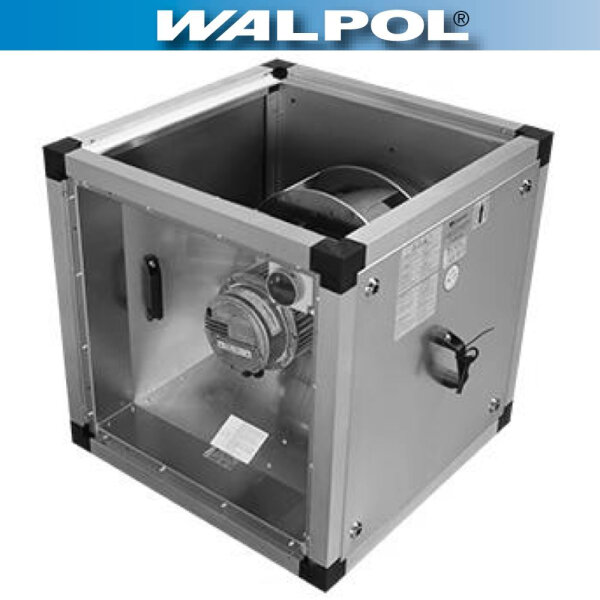

Walpol Airbox Typ GBV-560/400V EC
- Greenline+ Version - ErP ready / Hocheffizienter EC- Motor
- Stufenlos regelbar mit Poti
- Integrierter Motorschutz
- Fördermitteltemperatur bis 120°C
- Multifunktionell einsetzbar z.B. für Küchenabluft, Indusstrie
- Kompaktes Design mit hoher Förderleistung
- Hochwertige Profildichtungen
- Inkl. eingedichteter Ansaugstutzen und Revisionsschalter
- Betriebssicher und wartungsfreundlich
- Motor außerhalb vom Luftstrom nach VDI 2052
- Ausblasrichtung kann vor Ort angepasst werden
EC-Technik ist intelligente Technik, sie beruht auf der optimalen
Auslastung der Motoren durch eine integrierte Regelelektronik. Sie beseitigt
Schlupfverluste im Motor und gewährleistet eine stetige Einstellung des Motors
auf den optimalen Betrieb. Außerdem stellt die Steuerungselektronik sicher, dass
der Anteil der effektiv genutzten Energie im Vergleich zu AC-Motoren um ein
Vielfaches höher ist. EC-Ventilatoren zeichnen sich durch ihren sparsamen Umgang
mit Energie und ihre ausgezeichnete Regelbarkeit aus. Sie lassen sich stufenlos
in der Drehzahl der Lüftungsanforderungen anpassen und arbeiten mit hohen
Wirkungsgraden. Daher verbrauchen sie bei gleicher Luftleistung deutlich weniger
Energie als AC-Antriebe. Als weitere Besonderheit bieten EC-Motoren
Energieeinsparpotentiale nicht nur im Volllastbetrieb, sondern auch vor allem im
Teillastbetrieb. Sie verlieren im Teillastbetrieb weit weniger von ihrer
Effizienz (Wirkungsgrad) als Asynchronmotoren gleicher Leistung. Eine
Reduzierung des Energieverbrauchs garantiert eine Abnahme der Betriebskosten.
Die Leistungselektronik ist im Motorgehäuse integriert. Alle Baugrößen haben
einen potentialfreien Anschluss für Fehlerprotokolle.
GBV Ventilatoren sind mit rückwärts gekrümmten, freilaufenden
Lüfterrädern aus Aluminium ausgestattet. Angetrieben werden sie durch vom
Luftstrom getrennte EC -Motoren. Ausgelegt sind die Airboxen Ventilatoren für
Fördertemperaturen bis 120 °C im Dauerbetrieb. Als Überhitzungsschutz für die
Motoren der Ventilatoren sind integrierte Thermokontakte oder Kaltleiter
eingebaut, mit ausgeführten Leitungen zum Anschluss an ein
Motorschutzschaltgerät.
Das Rahmenprofil des Gehäuses besteht aus
korrosionsbeständigem Aluminium mit Ecken aus Kunststoff. Außerdem verfügt das
Gehäuse über eine abnehmbare Wartungsöffnung.
Das Gehäuse selbst besteht aus
doppelschaligen Paneelen aus verzinktem Stahlblech mit einer
Mineralwolle-Isolierung. Des Weiteren ist das Gehäuse mit einer eingebauten
Kondensatwanne und einem 1" Ablaufstutzen ausgestattet. Ein Revisionsschalter
für Revisionszwecke ist ebenfalls vormontiert. Bei den Airboxen kann die
Ausblasrichtung problemlos vor Ort getauscht werden. Dies erlaubt flexible
Lösungen im Bereich der Ventilation.
Technische Informationen:
Spannung/Frequenz: 400 V
/ 3 ph / 50-60 Hz
Leistung: 2274 Watt
Strom: 3,3
Ampere
Drehzahl: 1500 1/min
Schutzklasse: IP 55 / Iso Cl.
F
Motorschutz: integ. Motorschutz
Max. Fördermitteltemperatur:
+120°C
Motortyp-Effizienz/Regelbar: EC/mit Poti
reglerbar
Max. Volumenstrom: 12089 Pa
Motor außerhalb Lufstrom
entspricht DIN 18869-T1: ja
Schalldruckpegel 3m: 52
dB(A)
Dämmung/Isolierung Gehäuse: Doppelwandig mit 20 mm
Material
Gehäuse: verzink.Stahlblech/Rahmen Alu
Außen Abmessung: 800 x
800 x 800 mm (L x T x H)
Anschluß saugseitig Rohrmaß DN: 500
mm
Anschluß druckseitig: offen (Zubehör empfohlen)
Gewicht:
109 kg
Angaben zur Produktsicherheit
Herstellerinformationen:
Walpol
, ,
