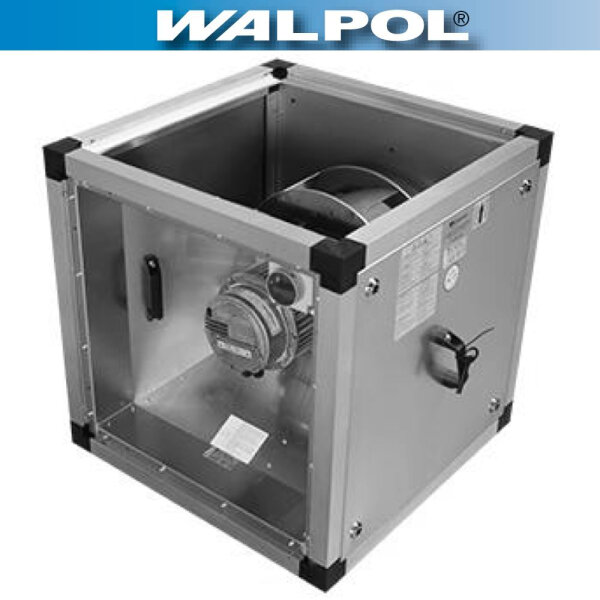

Walpol Airbox Typ GBV-355/230V EC
- Greenline+ Version - ErP ready / Hocheffizienter EC- Motor
- Stufenlos regelbar mit Poti
- Integrierter Motorschutz
- Fördermitteltemperatur bis 120°C
- Multifunktionell einsetzbar z.B. für Küchenabluft, Indusstrie
- Kompaktes Design mit hoher Förderleistung
- Hochwertige Profildichtungen
- Inkl. eingedichteter Ansaugstutzen und Revisionsschalter
- Betriebssicher und wartungsfreundlich
- Motor außerhalb vom Luftstrom nach VDI 2052
- Ausblasrichtung kann vor Ort angepasst werden
EC-Technik ist intelligente Technik, sie beruht auf der optimalen Auslastung der Motoren durch eine integrierte Regelelektronik. Sie beseitigt Schlupfverluste im Motor und gewährleistet eine stetige Einstellung des Motors auf den optimalen Betrieb. Außerdem stellt die Steuerungselektronik sicher, dass der Anteil der effektiv genutzten Energie im Vergleich zu AC-Motoren um ein Vielfaches höher ist. EC-Ventilatoren zeichnen sich durch ihren sparsamen Umgang mit Energie und ihre ausgezeichnete Regelbarkeit aus. Sie lassen sich stufenlos in der Drehzahl der Lüftungsanforderungen anpassen und arbeiten mit hohen Wirkungsgraden. Daher verbrauchen sie bei gleicher Luftleistung deutlich weniger Energie als AC-Antriebe. Als weitere Besonderheit bieten EC-Motoren Energieeinsparpotentiale nicht nur im Volllastbetrieb, sondern auch vor allem im Teillastbetrieb. Sie verlieren im Teillastbetrieb weit weniger von ihrer Effizienz (Wirkungsgrad) als Asynchronmotoren gleicher Leistung. Eine Reduzierung des Energieverbrauchs garantiert eine Abnahme der Betriebskosten. Die Leistungselektronik ist im Motorgehäuse integriert. Alle Baugrößen haben einen potentialfreien Anschluss für Fehlerprotokolle.
GBV Ventilatoren sind mit rückwärts gekrümmten, freilaufenden Lüfterrädern aus Aluminium ausgestattet. Angetrieben werden sie durch vom Luftstrom getrennte EC -Motoren. Ausgelegt sind die Airboxen Ventilatoren für Fördertemperaturen bis 120 °C im Dauerbetrieb. Als Überhitzungsschutz für die Motoren der Ventilatoren sind integrierte Thermokontakte oder Kaltleiter eingebaut, mit ausgeführten Leitungen zum Anschluss an ein Motorschutzschaltgerät.
Das Rahmenprofil des Gehäuses besteht aus korrosionsbeständigem Aluminium mit Ecken aus Kunststoff. Außerdem verfügt das Gehäuse über eine abnehmbare Wartungsöffnung.
Das Gehäuse selbst besteht aus doppelschaligen Paneelen aus verzinktem Stahlblech mit einer Mineralwolle-Isolierung. Des Weiteren ist das Gehäuse mit einer eingebauten Kondensatwanne und einem 1" Ablaufstutzen ausgestattet. Ein Revisionsschalter für Revisionszwecke ist ebenfalls vormontiert. Bei den Airboxen kann die Ausblasrichtung problemlos vor Ort getauscht werden. Dies erlaubt flexible Lösungen im Bereich der Ventilation.
Technische Informationen:
Spannung/Frequenz: 230 V / 1 ph / 50-60 Hz
Leistung: 313 Watt
Strom: 1,33 Ampere
Drehzahl: 1508 1/min
Schutzklasse: IP 55 / Iso Cl. B
Motorschutz: integ. Motorschutz
Max. Fördermitteltemperatur: +120°C
Motortyp-Effizienz/Regelbar: EC/ mit Poti regelbar
Max. Volumenstrom: 3000 m³/h
Motor außerhalb Lufstrom entspricht DIN 18869-T1: ja
Schalldruckpegel 3m: 42 dB(A)
Dämmung/Isolierung Gehäuse: Doppelwandig mit 20 mm
Material Gehäuse: verzink.Stahlblech/Rahmen Alu
Außen Abmessung: 500 x 500 x 500 mm (L x T x H)
Anschluß saugseitig Rohrmaß DN: 315 mm
Anschluß druckseitig: offen (Zubehör empfohlen)
Gewicht: 29 kg
