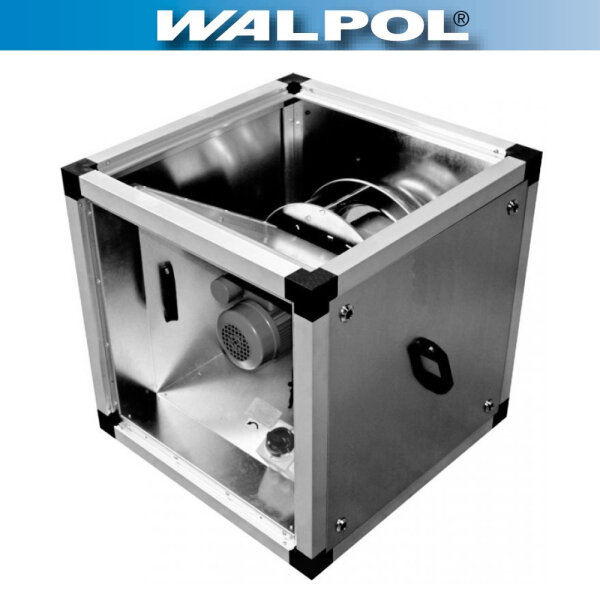

Walpol Airbox Typ GBV-355/230V
- Fördermitteltemperatur bis 120°C
- Multifunktionell einsetzbar z.B. für Küchenabluft, Ind
- Kompaktes Design mit hoher Förderleistung
- Hochwertige Profildichtungen
- Inkl. eingedichteter Ansaugstutzen und Revisionsschalter
- Betriebssicher und wartungsfreundlich
- Motor außerhalb vom Luftstrom nach VDI 2052
- Ausblasrichtung kann vor Ort angepasst werden
GBV Ventilatoren sind mit rückwärts gekrümmten, freilaufenden
Lüfterrädern aus Aluminium ausgestattet. Angetrieben werden sie durch vom
Luftstrom getrennte IEC-Normmotoren. Ausgelegt sind die Airboxen Ventilatoren
für Fördertemperaturen bis 120 °C im Dauerbetrieb. Als Überhitzungsschutz für
die Motoren der Ventilatoren sind integrierte Thermokontakte oder Kaltleiter
eingebaut, mit ausgeführten Leitungen zum Anschluss an ein
Motorschutzschaltgerät.
Das Rahmenprofil des Gehäuses besteht aus
korrosionsbeständigem Aluminium mit Ecken aus Kunststoff. Außerdem verfügt das
Gehäuse über eine abnehmbare Wartungsöffnung.
Das Gehäuse selbst besteht aus
doppelschaligen Paneelen aus verzinktem Stahlblech mit einer
Mineralwolle-Isolierung. Des Weiteren ist das Gehäuse mit einer eingebauten
Kondensatwanne und einem 1" Ablaufstutzen ausgestattet. Ein Revisionsschalter
für Revisionszwecke ist ebenfalls vormontiert. Bei den Airboxen kann die
Ausblasrichtung problemlos vor Ort getauscht werden. Dies erlaubt flexible
Lösungen im Bereich der Ventilation.
Technische Informationen:
Spannung/Frequenz: 230 V
/ 1 ph / 50 Hz
Leistung: 315 Watt
Strom: 1,47
Ampere
Drehzahl: 1400 1/min
Schutzklasse: IP 54
Max.
Fördermitteltemperatur: +120°C
Motortyp-Effizienz/Regelbar: IE1
/ Trafo+FU regelbar
Max. Volumenstrom: 2750 m3/h
Motor außerhalb
Lufstrom entspricht DIN 18869-T1: ja
Schalldruckpegel 3m: 46
dB(A)
Dämmung/Isolierung Gehäuse: Doppelwandig mit 20 mm
Material
Gehäuse: verzink.Stahlbelch/Rahmen Alu
Außen Abmessung: 500 x
500 x 500 mm (L x T x H)
Anschluß saugseitig Rohrmaß DN: 315
mm
Gewicht: 29 kg
Angaben zur Produktsicherheit
Herstellerinformationen:
Walpol
, ,
