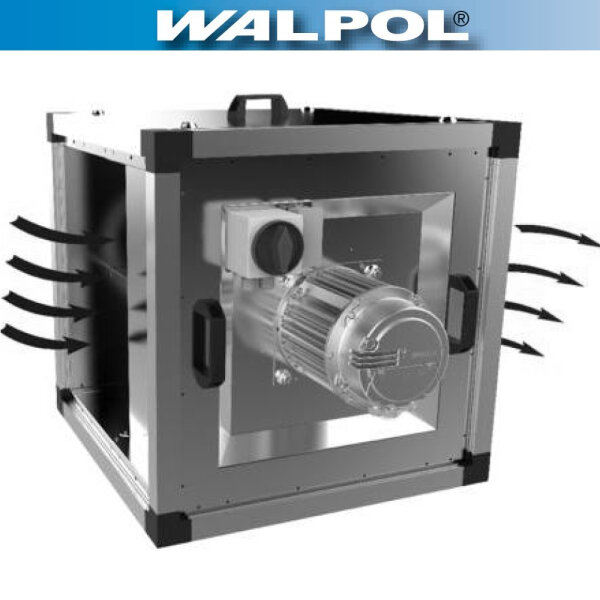

Walpol Airbox Typ GBG - GL+ EC 560/400V
- Gerade Luftführung durch die Airbox !
- Fördermitteltemperatur bis 120°C
- Multifunktionell einsetzbar z.B. für Küchenabluft, Industrie
- Kompaktes Design mit hoher Förderleistung
- Hochwertige Profildichtungen
- Inkl. Revisionsschalter
- Betriebssicher und wartungsfreundlich
- Motor außerhalb vom Luftstrom nach VDI 2052
- Hohe Effizienz
Airbox GBG Ventilatoren sind mit optimierten und hoch effizienten
rückwärtsgekrümmten, freilaufenden HD Lüfterrädern aus Aluminium ausgestattet.
Angetrieben werden sie durch vom Luftstrom getrennte EC-Motoren. EC-Technik ist
intelligente Technik, sie beruht auf dem optimalen Betrieb. Außerdem stellt die
Steuerungstechnik sicher, dass der Anteil der effektiv genutzten Energie im
Vergleich zu AC-Motoren um ein vielfaches höher ist. EC-Ventilatoren zeichnen
sich durch ihren sparsamen Umgang mit Energie und ihre ausgezeichnete
Regelbarkeit aus. Sie lassen sich stufenlos in der Drehzahl den
Lüftungsanforderungen anpassen und arbeiten mit hohen Wirkungsgraden. Daher
verbrauchen sie bei gleicher Luftleistung deutlich weniger Energie als
AC-Antriebe. Als weitere Besonderheit bieten EC-Motoren Energieeinsparpotentiale
nicht nur im Volllastbetrieb, sondern auch vor allem im Teillastbetrieb. Sie
verlieren im Teillastbetrieb weit weniger von ihrer Effizienz (Wirkungsgrad) als
Asynchronmotoren gleicher Leistung. Eine Reduzierung des Energieverbrauchs
garantiert eine Abnahme der Betriebskosten. Alle Baugrößen haben einen
potentialfreien Anschluss für Fehlerprotokolle. Alle Motoren sind für 50 und
60Hz-Anwendungen geeignet. Die Eingangsspannung für 1-Phasen Geräte kann
zwischen 200 und 270V, bzw. 3-Phasen zwischen 380 und 480V variieren.
Drehzahlregelung durch 0-10V Signal. Jeder Motor hat eine Ausgangsspannung von
10V zum Anschluss eines externen Potentiometer oder Sensor.
Das Rahmenprofil des Gehäuses besteht aus korrosionsbeständigem Aluminium mit
Ecken aus Kunststoff. Außerdem verfügt das Gehäuse über eine abnehmbare
Wartungsöffnung. Das Gehäuse selbst besteht aus doppelschaligen Paneelen aus
verzinktem Stahlblech mit einer 20mm Mineralwolle-Isolierung. Des weiteren ist
das Gehäuse mit einer eingebauten Kondensatwanne und einem 1" Ablaufstutzen
ausgestattet. Ein Revisionsschalter für Revisionszwecke ist ebenfalls
vormontiert. Ideal zum Nachrüsten alter Anlagen wo eine Luftführung im 90°
Winkel nicht möglich ist.
Technische Informationen:
Spannung/Frequenz: 400 V
/ 3 ph / 50-60 Hz
Leistung: 2625 Watt
Strom: 3,83
Ampere
Drehzahl: 1409 1/min
Schutzklasse: IP 55 / Iso Cl.
F
Motorschutz: integ. Motorschutz
Max. Fördermitteltemperatur:
+120°C
Motortyp-Effizienz/Regelbar: EC/ mit Poti
regelbar
Max. Volumenstrom: 12251 m3/h
Motor außerhalb Lufstrom
entspricht DIN 18869-7, A 6.4: ja
Schalldruckpegel 4m: 56
dB(A)
Dämmung/Isolierung Gehäuse: Doppelwandig mit 20 mm
Material
Gehäuse: verzink.Stahlblech/Rahmen Alu
Außen Abmessung: 800 x
800 x 800 (mit Motor 1040) mm (L x T x H)
Anschluß saugseitig: 720 x
720 mm
Anschluß druckseitig: 720 x 720 mm
Angaben zur Produktsicherheit
Herstellerinformationen:
Walpol
, ,
