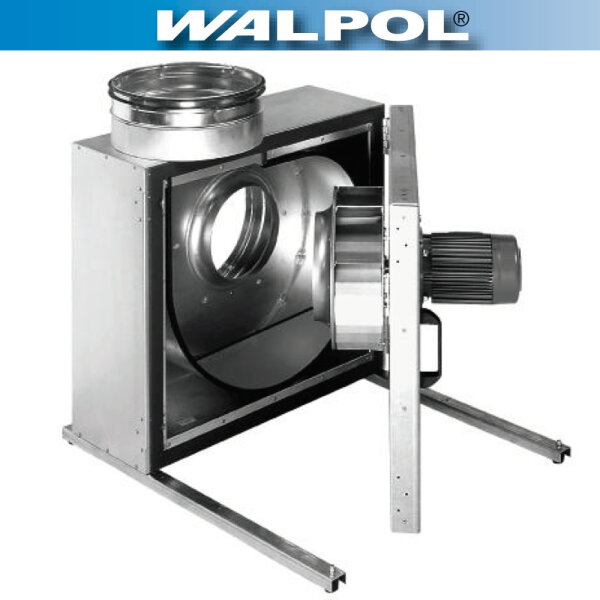

Walpol Airbox Typ GB 315/400V -2P
- Greenline Version - Energiesparend (IE2)
- Fördermitteltemperatur bis +120°C / HT-Version bis +200°C
- Multifunktionell einsetzbar z.B. für Küchenabluft, Industrieabluft
- Kompaktes Design mit hoher Förderleistung
- Gehäuse doppelwandig schallisoliert (50 mm Steinwolle – nicht brennbar DIN
4102)
- Betriebssicher und wartungsfreundlich
- Motor außerhalb vom Luftstrom nach VDI 2052
- Anschlag von links nach recht sumbaubar
- Revisionstür vereinfacht Wartungsarbeiten
GB Ventilatoren sind mit freilaufenden Lüfterrädern
ausgestattet. Angetrieben werden sie durch vom Luftstrom getrennte
IE2-Normmotoren. Die IE2 Normmotoren sind drehzahlsteuerbar mit
Frequenzumrichter
Ausgelegt sind die Airboxen Ventilatoren für Fördertemperaturen bis +120 °C
(HT-Version +200°C) im Dauerbetrieb.
Als Überhitzungsschutz für die Motoren der Ventilatoren sind integrierte
Thermokontakte oder Kaltleiter eingebaut, mit ausgeführten Leitungen zum
Anschluss an ein Motorschutzschaltgerät.
Die Ausführung der Airbox beinhaltet Montageschienen mit
Gummischwingungsdämpfer. Das Gehäuse selbst besteht aus doppelschaligen
Paneelen aus verzinktem Stahlblech mit einer Mineralwolle-Isolierung.
Technische Informationen:
Spannung/Frequenz: 400 V
/ 3 ph / 50 Hz
Leistung: 1225 Watt
Strom: 2,31
Ampere
Drehzahl: 2929 1/min
Schutzklasse: IP
55
Motorschutz: PTC (Kaltleiter)
Max. Fördermitteltemperatur:
+120°C
Motortyp-Effizienz/Regelbar: IE2 / FU Regelbar
(Greenline)
Max. Volumenstrom: 4130 m3/h
Motor außerhalb Lufstrom
entspricht DIN 18869-T1: ja
Schalldruckpegel 4m: 50
dB(A)
Dämmung/Isolierung Gehäuse: Doppelwandig mit 50 mm Mineralwolle
(nicht brennbar)
Material Gehäuse: verzinktes Stahlblech
Außen
Abmessung: 690 x 800 x 600 mm (L x T x H)
Anschluß saugseitig Rohrmaß
DN: 315 mm
Anschluß druckseitig Rohrmaß DN: 315
mm
Besonderheiten: ACHTUNG-NUR MIT FU REGELBAR !!!
