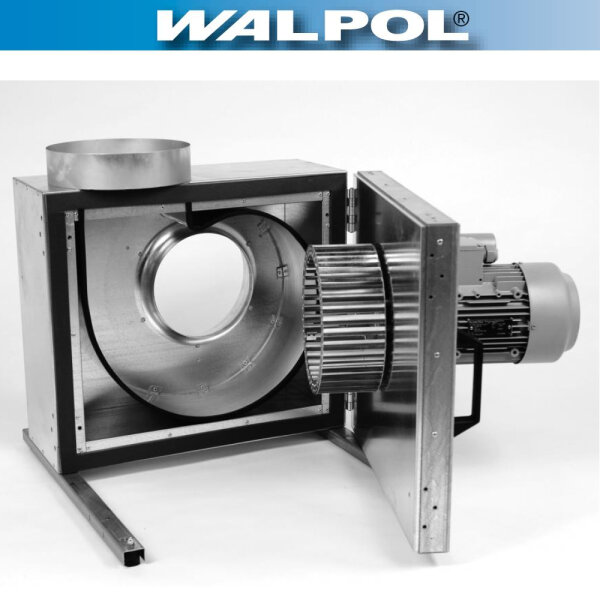

Walpol Airbox Typ GB-280/400V
- Kompaktes Design mit hoher Förderleistung
- Gehäuse doppelwandig schallisoliert (50 mm Steinwolle – nicht brennbar DIN
4102)
- Betriebssicher und wartungsfreundlich
- Motor außerhalb vom Luftstrom nach VDI 2052
- Anschlag von links nach recht sumbaubar
- Revisionstür vereinfacht Wartungsarbeiten
GB Ventilatoren sind mit freilaufenden Lüfterrädern
ausgestattet. Angetrieben werden sie durch vom Luftstrom getrennte
IEC-Normmotoren. Die IEC Normmotoren sind drehzahlsteuerbar durch
Spannungsabsenkung mit Transformator
Ausgelegt sind die Airboxen Ventilatoren für Fördertemperaturen bis 120 °C im
Dauerbetrieb.
Als Überhitzungsschutz für die Motoren der Ventilatoren sind integrierte
Thermokontakte oder Kaltleiter eingebaut, mit ausgeführten Leitungen zum
Anschluss an ein Motorschutzschaltgerät.
Die Ausführung der Airbox
beinhaltet Montageschienen mit Gummischwingungsdämpfer. Das Gehäuse selbst
besteht aus doppelschaligen Paneelen aus verzinktem Stahlblech mit einer
Mineralwolle-Isolierung.
Technische Informationen:
Spannung/Frequenz: 400 V
/ 3 ph / 50 Hz
Leistung: 2200 Watt
Strom: 5,8
Ampere
Drehzahl: 1330 1/min
Schutzklasse: IP
54
Motorschutz: TK (Thermokontakt) rausgeführt
Max.
Fördermitteltemperatur: +120°C
Motortyp-Effizienz/Regelbar: IE1
/ Trafo+FU regelbar
Max. Volumenstrom: 5000 m3/h
Motor außerhalb
Lufstrom entspricht DIN 18869-T1: ja
Schalldruckpegel 4m: 48
dB(A)
Dämmung/Isolierung Gehäuse: Doppelwandig mit 50 mm Mineralwolle
(nicht brennbar)
Material Gehäuse: verzinktes Stahlblech
Außen
Abmessung: 625 x 600 x 537 mm (L x T x H)
Anschluß saugseitig Rohrmaß
DN: 280 mm
Anschluß druckseitig Rohrmaß DN: 280 mm
Gewicht:
68 kg
