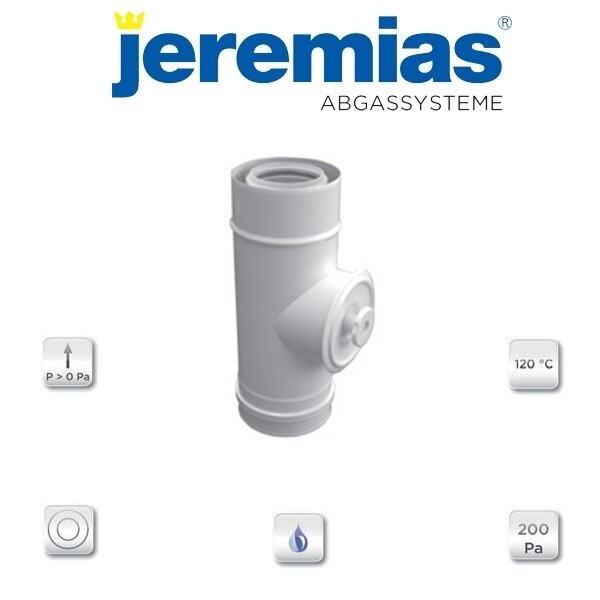

Jeremias TWIN-pl Längenelement mit Revision TWIN-PL 10
konzentrische Verbindungsleitung TWIN - PL
Überdruck, Doppelrohr, Kunststoff
innen Kunststoff / außen
Pulverbeschichtet -
Einsatzzweck/ Verwendung
Konzentrische Verbindungsleitung
aus eloverzinktem Außenmantel / Kunststoff Innenrohr für Feuerstätten in
raumluftunabhängiger Betriebsweise.
Brennstoff
Öl und Gas
Einsatztemperatur
= 120 °C
Material
innen: PP - Polypropylen
außen: weiß
pulverbeschichtet RAL 9016 / eloverzinkt
Wandstärke
innen: 2,0 mm
außen: 0,5 - 0,6 mm
Schweißnaht
innen:
Heizelementstumpfschweißen
außen: WIG durchgehend / Laser
Verbindung
Steckverbindung Muffe / Sicke mit
innenliegender Spezialdichtung im Abgasrohr. Klemmband und Dichtring am
Außenmantel auf Bestellung.
Zulässig für Überdruck
200 Pa
Rußbrandbeständig
Nein
Mittlere Rauhigkeit
1,0 mm
CE-Zertifikatsnummer
0036 CPD 9174 043
CE-Klassifizierung nach EN 14471
Twin-pl* DN 60 - <
200
T120 - H1 - O - W - 2 - O00 - I - E - LO
Twin-pl* = DN 200
T120 -
P1 - O - W - 2 - O00 - I - E - LO
* Einbau nur im Gebäude, als
Verbindungsleitung zur senkrechten Abgasführung.
Anwendung
Die Twin-pl Verbindungsleitung dient zur
Anbindung von Kesselsystemen in raumluftunabhängiger Betriebsweise an
konzentrische oder einwandige Abgasanlagen mit einer max. Abgastemperatur von
120 °C.
Kombination
Twin-pl kann mit Twin-p / EW-pps /
EW-pps-flex kombiniert werden
