S&P CVAT/4-12000/560 N D

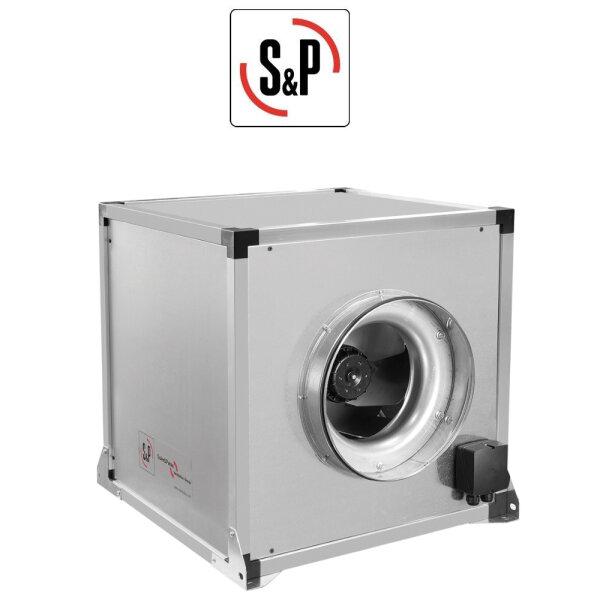

Lüftungsbox CVAT/4-12000/560 N D
-Schallgedämmte Lüftungsbox mit frei-
laufendem, rückwärts
gekrümmten
Radiallaufrad
-Selbsttragende Rahmenkonstruktion
aus
Aluminium-Hohlprofilen
-Doppelwandige Paneele aus
verzinktem
Stahlblech mit 25 mm starker, nicht
brennbarer
Schalldämmauskleidung (M0),
zu Reinigungs- und Wartungszwecken
leicht
abnehmbar
-Ansaugstutzen zum Anschluss an
Normrohre
-Seitenwände und
Deckel zu Revisions-
Zwecken abnehmbar
-Leichte Reinigung und
Wartung
-Ausblasstutzen um 90Grad nach oben oder
seitlich versetzbar
-4
Stück Montagehalterungen im Liefer-
umfang enthalten
-Bei der Montage ist auf eine
waagerechte Einbaulage zu achten
-Freilaufendes Radiallaufrad mit
rückwärts gekrümmten Schaufeln
aus
Stahlblech, verzinkt
-Statisch und dynamisch ausgewuchtet
gemäß ISO
1940
-Drehstrommotor 3ph. 230/400 V, 50Hz
-IE2 Normmotor mit
Kaltleiter
-Asynchroner Käfigläufermotor
aus
Aluminiumdruckguss
-Schutzart IP 55
-Wärmeklasse
F
-Motorbemessung Dauerbetrieb S1
-Geschlossene Kugellager -
wartungsfrei
-Allpolig wirksamer Motorschutzschalter
MSK
-Stufenlos
drehzahlsteuerbar mit
Frequenzumrichter (20 - 50 Hz)
Technische Daten:
Volumenstrom: 11.100 m3/h
(freiblasend)
Max. Fördermittel Temp.:
-20/40 GradC
Nennspannung: 3ph. 230/400 V/50Hz
Drehzahl: 1.470 1/min
Max. Leistungsaufnahme: 2.093 W
Motorstrom: 7,3/4,2 A
Schallleistungspegel LPA (4m): 56 dB(A)
(Gehäuseabstrahlung)
Gewicht: 82 kg
