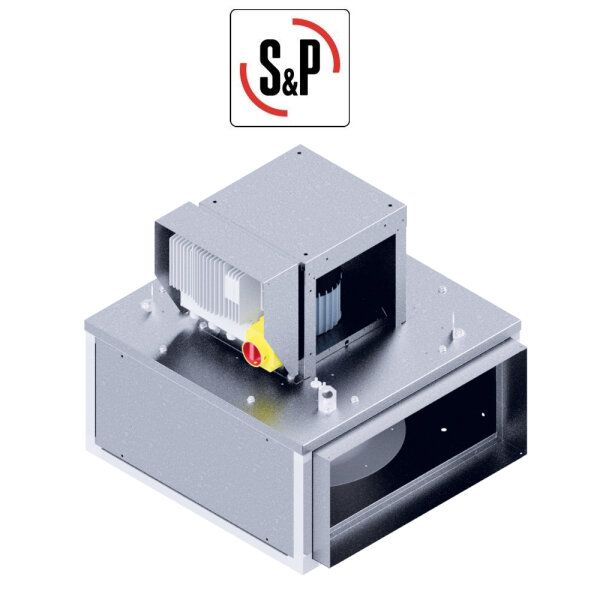

S&P ILHB-630 MV ECOWATT
Kanalventilator
ILHT-630 MV ECOWATT
Multifunktionale Kanalventilatoren mit
freilaufenden, rückwärts
gekrümmten
Radiallaufrädern.
Die Baureihe wurde speziell zur
Förderung
feuchter, verschmutzter sowie
heißer Luft bis maximal
120GradC
entwickelt
Zum Einsatz in gewerblichen Küchen
DIN 18869 und
industriellen
Prozessanwendungen.
Die EC-Motoren sind vom Förderluftstrom
getrennt.
Modell mit saugseitig quadratischem
Anschluss (Standard) oder optional
mit
rundem Anschluss (Zubehör nicht im
Lieferumfang
enthalten).
Druckseitig mit rechteckigem Anschluss.
Montage in
horizontaler und vertikaler
Achslage möglich.
Gehäuse:
-Modulare Rahmenkonstruktion
aus
Aluminium-Hohlprofilen
-Seitenwände Stahlblech, verzinkt
-Seitenwände und
Deckel zu
Revisionszwecken abnehmbar
-Schalldämmauskleidung 25
mm,
nicht brennbar
-Ansaugstutzen zum Anschluss
an
Normrohre
-Ausblasstutzen rechteckig
(2 Steckübergänge im
Lieferumfang)
-4 Stück Montagehalterungen im
Lieferumfang
enthalten
-Ausblassöffnung variabel
-Reparaturschalter werkseitig
montiert
und verdrahtet
-Kondensatablaufstutzen liegt lose bei,
Montage
je nach Aufstellung
Laufräder:
-Freilaufende, rückwärts
gekrümmte
Radiallaufräder
-Statisch und dynamisch ausgewuchtet
gemäß
ISO 1940
-Stahlblech, verzinkt
Motoren:
-EC-Motor
-Schutzart IP 55
-Wärmeklasse
F
-Motorbemessung Dauerbetrieb S1
-Geschlossene Kugellager -
wartungsfrei
-Mit Thermokontakten ausgestattet,
manuelle Rückstellung
gemäß
EN 60335-2-80
Ausstattung:
-integriertes Drehzahlpotentiometer
(im Anschlusskasten)
oder
Signaleingang 0-10 V
-Ausgang 10 V
-100Prozent
drehzahlregelbar
-Modbus RTU zu RS485 Port
Technische Daten:
Max. Volumenstrom: 13.060 m3/h
Nennspannung: 3ph. 400 V/ 50/60 Hz
Drehzahl: 1.130 1/min
Leistungsaufnahme: 3,16 W
Motorstrom: 7,0 A
Maximale Fördermitteltemp.: 120 GradC
Schalldruckpegel LPA (4m): 59 dB(A)
(Gehäuseabstrahlung)
Schalldruckpegel LPA (4m): 68 dB(A)
(saugseitig)
Schalldruckpegel LPA (4m): 69 dB(A)
(druckseitig)
Gewicht: 132 kg
