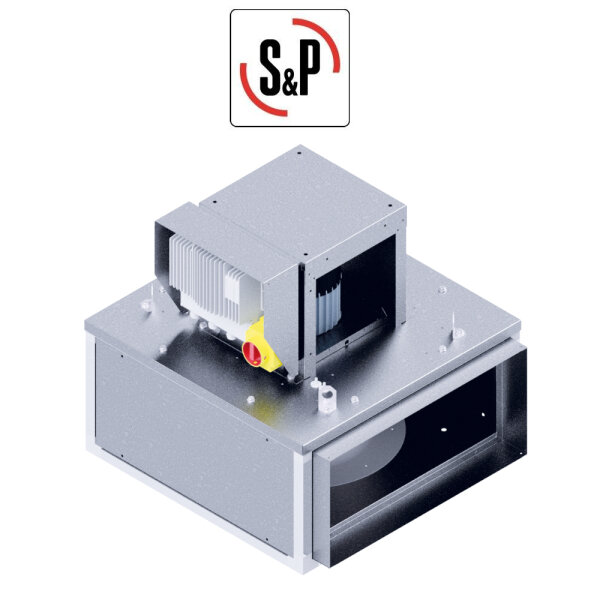

S&P ILHB-630 CC ECOWATT
Kanalventilator ILHT-630 CC ECOWATT
Multifunktionale Kanalventilatoren mit
freilaufenden, rückwärts
gekrümmten
Radiallaufrädern.
Die Baureihe wurde speziell zur
Förderung
feuchter, verschmutzter sowie
heißer Luft bis maximal
120GradC
entwickelt
Zum Einsatz in gewerblichen Küchen
DIN 18869 und
industriellen
Prozessanwendungen.
Die EC-Motoren sind vom Förderluftstrom
getrennt.
Modell mit Luftsammelkasten, und
multidirektionalen
Anschlüssen.
Montage in horizontaler und vertikaler
Achslage möglich.
Gehäuse:
-Modulare Rahmenkonstruktion
aus
Aluminium-Hohlprofilen
-Seitenwände Stahlblech, verzinkt
-Seitenwände und
Deckel zu
Revisionszwecken abnehmbar
-Schalldämmauskleidung 25
mm,
nicht brennbar
-Ansaug- und Ausblasstutzen rechteckig
(2
Steckübergänge im Lieferumfang)
-4 Stück Montagehalterungen
im
Lieferumfang enthalten
-Ausblassöffnung variabel
-Reparaturschalter
werkseitig montiert
und verdrahtet
-Kondensatablaufstutzen liegt lose
bei,
Montage je nach Aufstellung
Laufräder:
-Freilaufende, rückwärts
gekrümmte
Radiallaufräder
-Statisch und dynamisch ausgewuchtet
gemäß
ISO 1940
-Stahlblech, verzinkt
Motoren:
-EC-Motor
-Schutzart IP 55
-Wärmeklasse
F
-Motorbemessung Dauerbetrieb S1
-Geschlossene Kugellager -
wartungsfrei
-Mit Thermokontakten ausgestattet,
manuelle Rückstellung
gemäß
EN 60335-2-80
Ausstattung:
-integriertes Drehzahlpotentiometer
(im Anschlusskasten)
oder
Signaleingang 0-10 V
-Ausgang 10 V
-100Prozent
drehzahlregelbar
-Modbus RTU zu RS485 Port
Technische Daten:
Max. Volumenstrom: 11.820 m3/h
Nennspannung: 3ph. 400 V/ 50/60 Hz
Drehzahl: 1.130 1/min
Leistungsaufnahme: 3,16 W
Motorstrom: 7,0 A
Maximale Fördermitteltemp.: 120 GradC
Schalldruckpegel LPA (4m): 58 dB(A)
(Gehäuseabstrahlung)
Schalldruckpegel LPA (4m): 68 dB(A)
(saugseitig)
Schalldruckpegel LPA (4m): 72 dB(A)
(druckseitig)
Gewicht: 177 kg
