125 mm ø Radial-Rohrventilatoren InlineVent® SV
Zur Förderung mittlerer und kleinerer Luftvolumen gegen hohe Widerstände.
Speziell für direktes Zwischensetzen in Rohrsysteme konzipiert. Hohe
Druckleistung zur Überwindung von Reibungs-, Umlenkverlusten sowie
Aggregatwiderständen. Für viel seitige Anwendungen im Gewerbe-, Industrie- und
Wohnbereich.
Besondere Eigenschaften
Geringer Platzbedarf und minimaler Bauaufwand, da geradlinige Durchströmung.
Aufwändige Umlenkungen entfallen. Ansaug- und Ausblasstutzen entsprechen den
Norm-Rohr-ø. Leistungsanpassung durch 100%ige Drehzahlsteuerbarkeit.
Einsetzbar in jeder Lage. Umfangreiches Zubehör. Aerodynamisch optimierte
Gehäusegestaltung.
Motor
Geschlossener, kugelgelagerter Außenläufermotor mit Feuchtschutz,
Isolationsklasse F, für Dauerbetrieb, wartungs- und funkstörungsfrei.
Motorschutz
Durch eingebaute Thermokontakte mit der Wicklung in Reihe verdrahtet, selbst
tätig aus- und nach erfolgter Abkühlung wieder einschaltend.
Montage
Ohne Einschränkungen in jeder Lage - waagrecht, senkrecht, schräg -
durch entsprechenden Einbau für Be- oder Entlüftung verwendbar. Zu Gunsten
minimaler Geräusche Einbau ins Rohrsystem vorzugsweise entfernt vom zu lüftenden
Raum.
Gehäuse
Flaches Gehäuse in kompakter Bauweise aus verzinktem Stahlblech. Saug- und
druckseitig mit Anschlussstutzen und Lippendichtung für Norm-Rohr-ø. Die

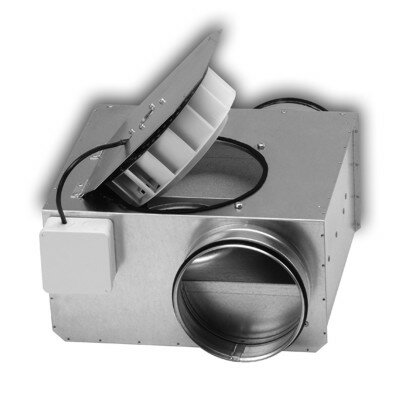

ausschwenkbare Motor- Laufrad-Einheit erlaubt Revision und Reinigung ohne
Demontage von Anlagebauteilen. Der Ausschwenkbereich ist bei der
Revisionsöffnung zu beachten.
Leistungsregelung
Von 0 – 100% mittels elektronischem Steller oder Stufentrafo oder
Zweistufenbetrieb mit Type DS 2/2 (Zubehör).
Elektrischer Anschluss
Klemmenkasten (IP 55) außen
am Gehäuse.
Laufrad
Energiesparendes
Radiallaufrad
mit rückwärts gekrümmten
Schaufeln aus
hochwertigem
Kunststoff. Für geräuscharmen
Lauf dynamisch
ausgewuchtet.
Schutzart
Bei angeschlossenem Rohrsystem
IP
54.
