250 mm ø MultiVent®-Rohrventilator
Technische Daten
Max.Volumen 2540 m³/h
Drehzahl 1950 / 2640 min-1
Strom
ungeregelt 0.96 / 1.56 A
Anlaufstrom ungeregelt 3.9 A
Leistung
0.22 / 0.36 kW
Spannung 230 V / 1 ph / 50 Hz
Max. Temp.
60 °C (60 °C wenn geregelt)
Anschlußschemanr. 845,1
Gewicht
18.70 kg

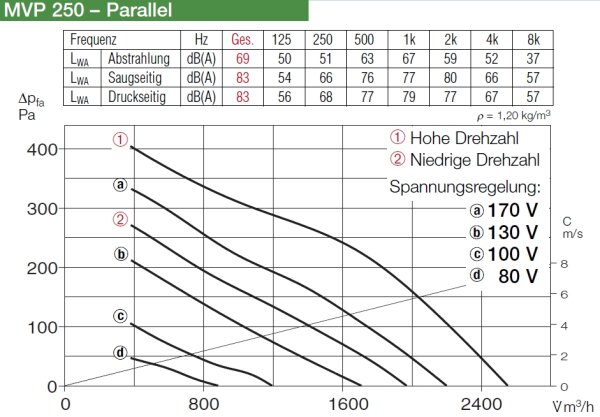

Geräuschangaben:
Luftgeräusch 63 in 4
m
Gehäuseabstrahlung 49 in 4 m
Parallel-Twin-Unit. Zwei ausschwenkbare, parallel angeordnete MV Ventilatoren
werden durch saug- und druckseitig aufgesetzte, rechteckige
Kanal-Anschlussplatten miteinander verbunden und mit Montageschienen
verschraubt. Lieferung als montagefertiger Bausatz. Bei Parallelbetrieb
(gemeinsame Ansteuerung) verdoppelt sich die Volumenleistung.
Gehäuse aus schlag- und korrosionsfestem Kunststoff, Farbe hellgrau, mit
angeformter Montagekonsole für einfache Installation an Wand oder Decke sowie
den Norm-Rohr-Durchmessern entsprechende Ansaug- und Ausblasstutzen. Durch Lösen
der Spannbügel ist die Ventilatoreinheit mit Klemmkasten in jede Position
drehbar und zur Wartung und Reinigung herausnehmbar. Lieferung inkl. Dübel und
Schrauben.
Halbaxiales Laufrad, acht räumlich gekrümmte Schaufeln aus Thermoplast.
Vibrationsfreier Lauf durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060
und DIN ISO 1940.
Geschlossener, kugelgelagerter Kondensatormotor mit Feuchtschutz,
Isolationsklasse F, für Dauerbetrieb. Wartungs- und funkstörfrei. Motorschutz
durch thermischen Überlastungsschutz in der Wicklung.
Fünfstufen-Trafos.
Motor
Geschlossener, kugelgelagerter Motor mit Feuchtschutz, Isolationsklasse F,
für Dauerbetrieb, wartungs- und funkstörungsfrei.
Motorschutz
Durch thermischen Überlas - tungs schutz in der Wicklung.
