200 mm ø MultiVent®-Rohrventilator
Technische Daten
Max.Volumen 1000 m³/h
Drehzahl 1900 / 2390 min-1
Strom
ungeregelt 0.86 / 1.28 A
Anlaufstrom ungeregelt 3.2 A
Leistung
0.1960 / 0.29 kW
Spannung 230 V / 1 ph / 50 Hz
Max. Temp.
60 °C (60 °C wenn geregelt)
Anschlußschemanr. 845,1
Gewicht
8.50 kg

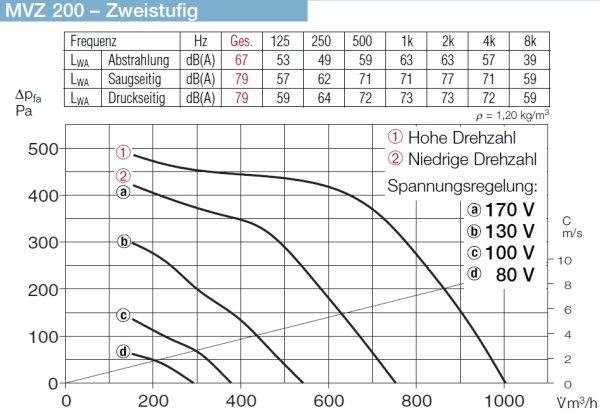

Geräuschangaben:
Luftgeräusch 59 in 4
m
Gehäuseabstrahlung 47 in 4 m
Zweistufige Ventilator-Unit.
Zwei ausschwenkbare, hintereinander
geschaltete MV Ventilatoren werden mittels Muffe verbunden und auf eine
gemeinsame Grundplatte montiert. Lieferung als montagefertiger Bausatz. Durch
Serienbetrieb wird die Druckleistung etwa verdoppelt.
Gehäuse aus schlag- und korrosionsfestem Kunststoff, Farbe hellgrau, mit
angeformter Montagekonsole für einfache Installation an Wand oder Decke sowie
den Norm-Rohr-Durchmessern entsprechende Ansaug- und Ausblasstutzen. Durch Lösen
der Spannbügel ist die Ventilatoreinheit mit Klemmkasten in jede Position
drehbar und zur Wartung und Reinigung herausnehmbar. Lieferung inkl. Dübel und
Schrauben.
Halbaxiales Laufrad, acht räumlich gekrümmte Schaufeln aus Thermoplast.
Vibrationsfreier Lauf durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060
und DIN ISO 1940.
Geschlossener, kugelgelagerter Kondensatormotor mit Feuchtschutz,
Isolationsklasse F, für Dauerbetrieb. Wartungs- und funkstörfrei. Motorschutz
durch thermischen Überlastungsschutz in der Wicklung.
