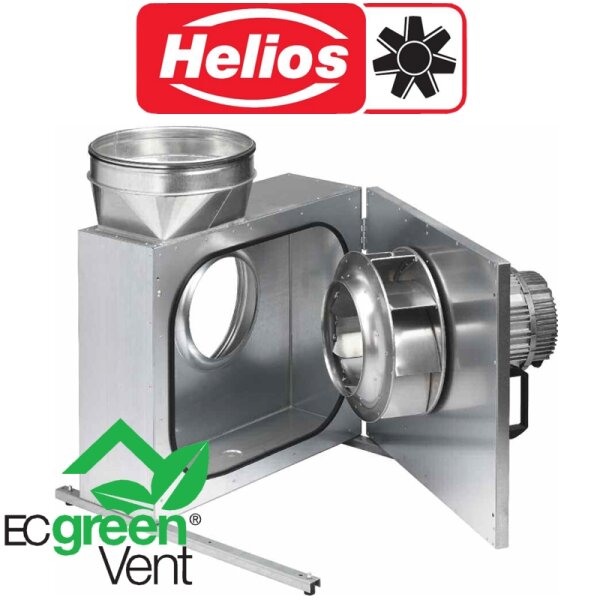

Helios Megabox MBW EC 315 B
Megabox mit EC-Motor 3-PH
380-480V 50/60Hz regelbar DN 315
Technische Daten
Max.Volumen 4200 m³/h
Drehzahl 3000 min-1
Strom ungeregelt
2.20 A
Anlaufstrom ungeregelt
Leistung 1.38
kW
Spannung 400 V / 3 ph / 50 Hz
Max. Temp. 120
°C
Anschlußschemanr. 988
Gewicht 50.00 kg
Geräuschangaben:
Luftgeräusch 81 in 1 m
Gehäuseabstrahlung 65 in 1 m
Geräuschgekapselter EC-Radial-Ventilator mit ausschwenkbarer
Motor-Laufradeinheit und außerhalb dem Luftstrom liegenden Motor.
Doppelwandiges Gehäuse aus verzinktem Stahlblech, schallisoliert durch
Auskleidung mit 30 mm starken Mineralwoll-Dämmstoff-Platten. Saug- und
druckseitige Rohranschlussstutzen mit Gummilippendichtung auf Norm-Durchmesser
abgestimmt. Ventilatortür für Inspektion und Reinigung voll ausschwenkbar. Incl.
stabiler Montageschienen mit vier Schwingungsdämpfern. Serienmäßig mit
Kondensatablauf und Tropfschutz bei geöffneter Tür.
Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Schaufeln aus
verzinktem Stahlblech, direkt auf Motorwelle aufgesetzt. Guter Wirkungsgrad,
niedriges Geräusch. Vibrationsfreier Lauf durch dynamische Wuchtung nach
Gütestufe G 6.3 VDI 2060 und DIN ISO 1940.
Antrieb durch energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in
Schutzart IP55 mit höchstem Wirkungsgrad. Wartungs- und funkstörungsfrei,
kugelgelagert. Integrierte elektronische Temperaturüberwachung für EC-Motor und
Elektronik. Bei Überschreitung der maximal zulässigen Temperaturen erfolgt
automatisch Drehzahl- und Leistungsanpassung. Stufenlose Drehzahlsteuerung mit
Potentiometer oder stufenlose Drehzahlregelung mit
Universal-Regelsystem.
Anschluss über serienmäßiger Klemmenkasten (IP55)
außen am Motor.
Angaben zur Produktsicherheit
Herstellerinformationen:
Helios
, ,
