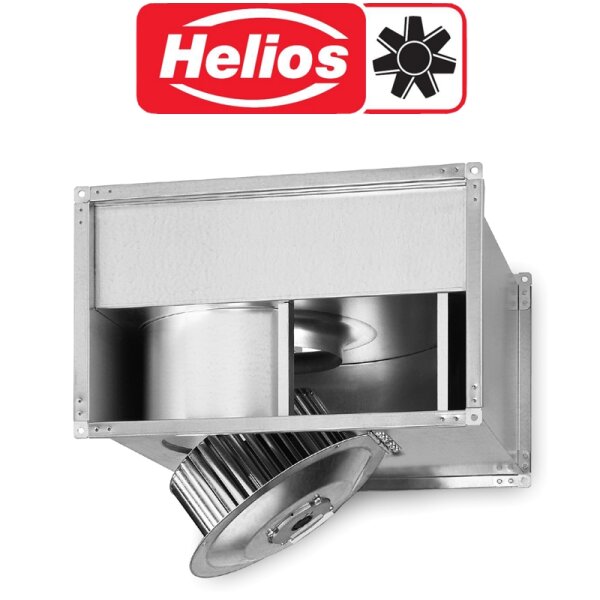

Helios Kanalventilator KVD 200/4/40/20
Kanalventilator
rechteckig, 3-PH
Technische Daten
Max.Volumen 1500 m³/h
Drehzahl 1180 min-1
Strom ungeregelt
1.10 / 0.65 A
Anlaufstrom ungeregelt 1.54 A
Leistung
0.37 kW
Spannung 230 / 400 V / 3 ph / 50 Hz
Max. Temp.
65 °C (60 °C wenn geregelt)
Anschlußschemanr. 860
Gewicht
13.00 kg
Geräuschangaben:
Luftgeräusch 53 in 4
m
Gehäuseabstrahlung 42 in 4 m
Kanal-Radialventilator mit vorwärts gekrümmten Laufradschaufeln, zur direkten
Montage in rechteckiges Kanalsystem. Motor-Laufradeinheit ausschwenkbar.
Gehäuse aus verzinktem Stahlblech mit beidseitig genormten
Kanal-Flanschprofilen, raumsparende Bauweise, servicefreundlich durch
ausschwenkbare Motor-Laufrad-Einheit.
Vorwärtsgekrümmtes Trommellaufrad aus verzinktem Stahl, guter Wirkungsgrad,
niedriges Geräusch, aerodynamisch optimiertes Spiralgehäuse; Einströmung über
Düse. Laufrad-Motoreinheit dynamisch gewuchtet.
Antrieb: Drehstrom-Außenläufer-Motor, eingebaute, auf Klemmbrett
herausgeführte Thermokontakte, geschlossene Bauweise, Drehzahl mittels
5-Stufentrafo oder elektronisch (stufenlos) regelbar sowie die Steuerung mittels
Helios Frequenzumrichter mit allpoligen Sinusfilter ist möglich, Wicklung
mitFeuchtschutzimprägnierung, wartungsfrei, gedichtete, geräuscharme Kugellager
mit Langzeitschmierung. Netzanschluss an vormontierten Klemmenkasten
(IP55).
