GigaBox Radialventilatoren 630 mm ø
inkl. Formstück
u.flex Manschetten

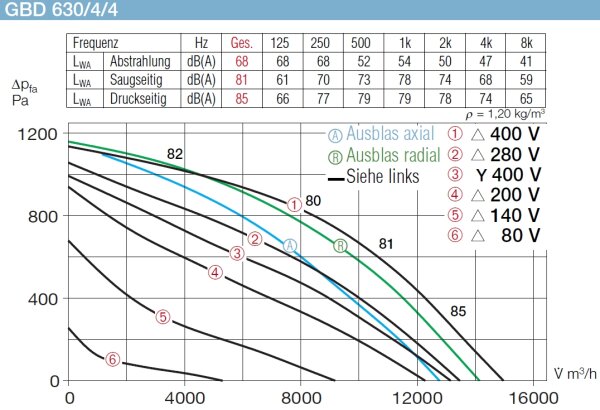

Technische Daten
Max.Volumen 14950 m³/h
Drehzahl 1380 / 1120 min-1
Strom
ungeregelt 6.60 / 4.50 A
Anlaufstrom ungeregelt 27.72
A
Leistung 3.65 / 2.55 kW
Spannung 400 / 400 V / 3 ph / 50
Hz
Max. Temp. 75 °C (50 °C wenn geregelt)
Anschlußschemanr.
867
Gewicht 105.00 kg
Geräuschangaben:
Luftgeräusch
61 in 4 m
Gehäuseabstrahlung 48 in 4 m
Kubische Lüftungsbox mit druck- und saugseitig verlustarmen
Rohranschlussstutzen inkl. flexibler Manschetten zur Unterbindung von
Körperschall und variabel einsetzbaren Gehäusepaneelen für optimale Anpassung an
bauliche Gegebenheiten. Einfache Positionierung durch serienmäßige
Kranhaken.
Selbsttragende Gehäuse-Rahmenkonstruktion aus Aluminium-Hohlprofilen.
Doppelwandige, 20 mm starke Seitenpaneele aus verzinktem Stahlblech, schall- und
wärmeisoliert durch Auskleidung mit nicht brennbarer Mineralwolle. Die
Gehäusepaneele können durch Zubehör, wie Wetterschutzgitter und Kondensatwanne
beliebig ersetzt werden. Weiteres Zubehör, Wandkonsole und Wetterschutzdach zur
beliebigen Montage innen und außen montierbar.
Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Kunststoff-Schaufeln
auf verzinkter Stahlscheibe, direkt angetrieben. Vibrationsfreier Lauf durch
dynamische Wuchtung zusammen mit dem Motor entsprechend Gütestufe 6.3 nach DIN
ISO 1940 T.1.
Antrieb durch Drehstrom- Außenläufer-Motor, zweittourig durch
Stern/Dreieck-Schaltung, geschlossene, wartungsfreie Bauweise, Drehzahl durch
Spannungsreduzierung, oder mit Helios Freuquenzumrichter mit allpoligen
Sinusfilter steuerbar, eingebaute auf Klemmleiste herausgeführte Thermokontakte,
gedichtete, geräuscharme Kugellager mit Langzeitschmierung. Netzanschluss am im
Gerät integrierten Klemmenkasten (IP54).
Angaben zur Produktsicherheit
Herstellerinformationen:
Helios
, ,
