GigaBox Radialventilatoren 500 mm ø
inkl. Formstück
u.flex Manschetten
Technische Daten
Max.Volumen 8850 m³/h
Drehzahl 1340 / 1075
min-1
Strom ungeregelt 2.80 / 1.60 A
Anlaufstrom ungeregelt
10.36 A
Leistung 1.45 / 0.97 kW
Spannung 400 / 400 V / 3
ph / 50 Hz
Max. Temp. 50 °C (50 °C wenn geregelt)
Anschlußschemanr.
867
Gewicht 57.00 kg

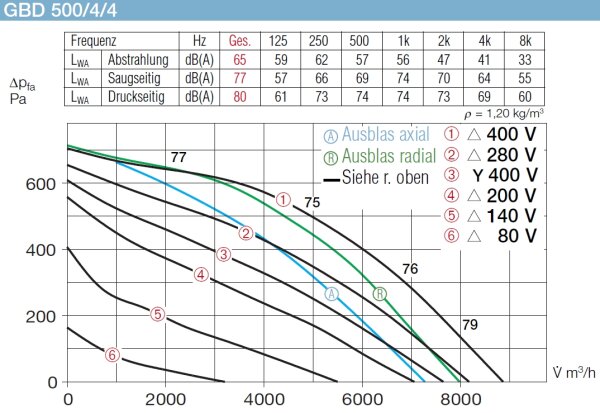

Geräuschangaben:
Luftgeräusch
57 in 4 m
Gehäuseabstrahlung 45 in 4 m
Kubische Lüftungsbox mit druck- und saugseitig verlustarmen
Rohranschlussstutzen inkl. flexibler Manschetten zur Unterbindung von
Körperschall und variabel einsetzbaren Gehäusepaneelen für optimale Anpassung an
bauliche Gegebenheiten. Einfache Positionierung durch serienmäßige
Kranhaken.
Selbsttragende Gehäuse-Rahmenkonstruktion aus Aluminium-Hohlprofilen.
Doppelwandige, 20 mm starke Seitenpaneele aus verzinktem Stahlblech, schall- und
wärmeisoliert durch Auskleidung mit nicht brennbarer Mineralwolle. Die
Gehäusepaneele können durch Zubehör, wie Wetterschutzgitter und Kondensatwanne
beliebig ersetzt werden. Weiteres Zubehör, Wandkonsole und Wetterschutzdach zur
beliebigen Montage innen und außen montierbar.
Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Kunststoff-Schaufeln
auf verzinkter Stahlscheibe, direkt angetrieben. Vibrationsfreier Lauf durch
dynamische Wuchtung zusammen mit dem Motor entsprechend Gütestufe 6.3 nach DIN
ISO 1940 T.1.
Antrieb durch Drehstrom- Außenläufer-Motor, zweittourig durch
Stern/Dreieck-Schaltung, geschlossene, wartungsfreie Bauweise, Drehzahl durch
Spannungsreduzierung, oder mit Helios Freuquenzumrichter mit allpoligen
Sinusfilter steuerbar, eingebaute auf Klemmleiste herausgeführte Thermokontakte,
gedichtete, geräuscharme Kugellager mit Langzeitschmierung. Netzanschluss am im
Gerät integrierten Klemmenkasten (IP54).
