GigaBox Thermo-Radialventilatoren 500 mm ø T120
Technische Daten
Max.Volumen 8350 m³/h
Drehzahl 1120 / 1370 min-1
Strom
ungeregelt 1.60 / 2.50 A
Anlaufstrom ungeregelt 11.25
A
Leistung 0.95 / 1.30 kW
Spannung 400 / 400 V / 3 ph / 50
Hz
Max. Temp. 110 °C (120 °C wenn geregelt)
Anschlußschemanr.
947
Gewicht 75.00 kg

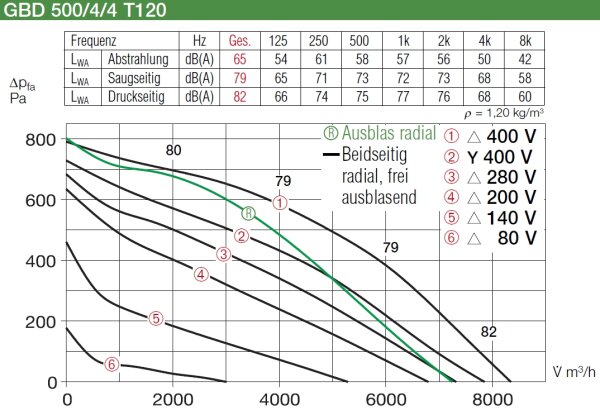

Geräuschangaben:
Luftgeräusch
59 in 4 m
Gehäuseabstrahlung 45 in 4 m
Kubische Lüftungsbox mit druck- und saugseitig verlustarmen
Rohranschlussstutzen inkl. flexibler Manschetten (für Temperaturen bis 120°C
geeignet) zur Unterbindung von Körperschall. Variabel einsetzbare
Gehäusepaneelen für optimale Anpassung an bauliche Gegebenheiten. Motor
außerhalb des Luftstromes liegend, deshalb einsetzbar zur Förderung von
verschmutzter, heißer Luft bis max. 120 °C. Serienmäßig mit Kondensatwanne und
beiliegendem Kondensatablauf. Einsatzbereich: Gewerbliche Küchen und viele
Anwendungen der Prozesstechnik. Einfache Positionierung durch serienmäßige
Kranhaken.
Selbstragende Gehäuse-Rahmenkonstruktion aus Aluminium-Hohlprofilen.
Doppelwandige, 20 mm starke Seitenpaneele aus verzinktem Stahlblech, schall- und
wärmeisoliert durch Auskleidung mit nicht brennbarer Mineralwolle.
Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Aluminium-Schaufeln auf
verzinkter Stahlscheibe, direkt angetrieben. Vibrationsfreier Lauf durch
dynamische Wuchtung zusammen mit dem Motor entsprechend Gütestufe 6.3 nach DIN
ISO 1940 T.1.
Antriebsmotor in geschlossener, wartungsfreier Bauweise, außerhalb des
Förderstromes liegend. Drehzahl durch Spannungsreduzierung steuerbar, eingebaute
auf Klemmleiste herausgeführte Thermokontakte, geschlossene, geräuscharme
Kugellager mit Langzeitschmierung. Netzanschluss am im Gerät integrierten
Klemmenkasten (IP54).
