200 mm ø Außenluft-Box ALB.. EH mit Elektro-Heizregister und
Luftfilter
Einsatz-Funktion
Angenehmes Raumklima durch Zuführung externer Frisch luft, die gefiltert und
auto matisch auf die vorge - gebene Temperatur erwärmt wird. Das bewirken die
Außenluft-Boxen von Helios. Speziell für direktes Zwischen - setzen in
Rohrsysteme konzipiert. Für viels ei tige Anwendungen im Ge werbebereich.
Beschreibung

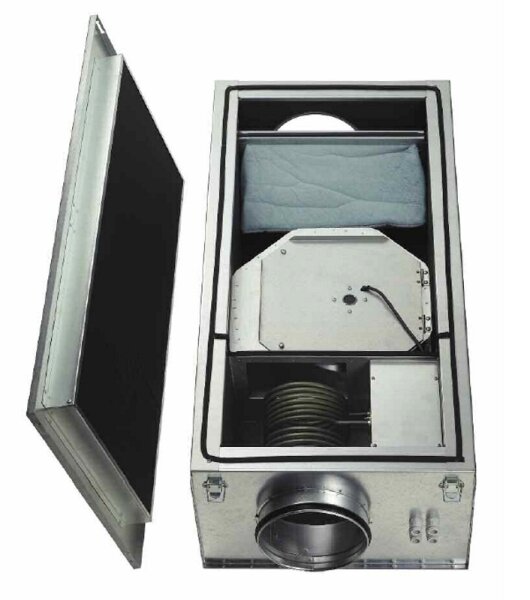

Im kompakten Flachgehäuse, das thermisch und akustisch iso liert ist, sind
Luftfilter, Venti - lator, Heizung mit Regler und elektrischer Anschlusskasten
integriert. Die Lieferung erfolgt anschlussfertig. Serienmäßige Ausstattung mit
einem stufenlosen, elektronischen Heizungsregler. Als externes Steuerelement ist
der Betriebsschalter B-ALB erforderlich, der eine dreistufige
Ventilatorschaltung beinhaltet. An B-ALB kann wahl weise ein Raum- oder Kanal-
Temperaturfühler an geschlossen werden, um die vor gebbare Solltemperatur zu
steuern. Diese Elemente sind separat zu be - stellen (siehe Zubehör).
Gehäuse
Aus verzinktem Stahlblech, allseitig mit 50 mm dicker Mineralwolle-
Auskleidung, die zusätzlich mit schmutzabweisendem Glasgewebe kaschiert ist.
Durch vier Bügelverschlüsse leicht abnehmbarer Gehäusedeckel. Saug- und
druckseitiger Rohr an - schlussstutzen mit Dichtlippen, abgestimmt auf
Norm-Rohr-ø.
Filter
Der großflächige Taschenfilter für lange Reinigungsintervalle wird durch
Abnehmen des Gehäusedeckels frei zugänglich. Standardausführung in Klasse G 4.
Filter höherer Klassifikation in F 5 und F 7 (siehe Zubehör) sind alternativ
einsetzbar. Die Reduzierung der Volumenleistung (siehe Kennlinien) ist zu
beachten. Eine periodische Filter kontrolle / -reinigung ist erforderlich. Die
Ausrüstung mit einer automatischen Überwachung DDS (siehe Zubehör) wird
empfohlen; entsprechende Bohrungen sind im Gehäuse der ALB vorgesehen.
Ventilator
Die Volumenstromleistung kann mit dem Betriebsschalter in drei Stufen
geschaltet werden. Geräuscharmer und leistungsstarker Radialventilator im Spiral
- ge häuse aus verzinktem Stahlblech. Motor-/Laufradeinheit für Service
ausklappbar und frei zugänglich. Antrieb durch wartungsfreien Außen läufermotor.
Schutzart IP 44.
Heizregister
Geschlossene Rohrmantel- Heizkörper aus nicht rostendem Stahl und mit
niedriger Ober - flächen temperatur erwärmen die Außenluft auf die vorgegebene
Solltemperatur. Der elektronische Pulser regelt die Heizleistung stufen los im
stetigen Abgleich zwischen Vorgabe und der vom Raum- oder Kanalfühler gemessenen
Temperatur.
Sicherheitsschaltung
Die Heizung kann nur bei eingeschaltetem Ventilator und Förderung eines
Mindestvolumenstroms betrieben werden. Bei Unterschreitung unterbricht ein
selbstständig rückstellender Überhitzungsthermostat bei Erreichen von 80 °C den
Strom. hängige, manuell rückstellbare Überhitzungsthermostate bei 120 °C die
Heizung außer Betrieb.
Zeitnachlauf
Das Gerät verfügt über einen festen Zeitnachlauf nach Abschalten des Gerätes
von ca. 1 Minute, auch wenn das Heizregister nicht aktiviert war.
Elektrischer
Anschluss Geräumiger Klemmenkasten innerhalb des Gehäuses. Kabeleinführung
von der Gerätestirnseite durch vier Kabelverschraubungen.
Motorschutz
Durch mit der Wicklung in Reihe geschalteten Thermokontakt. Nach Ansprechen
erfolgt die Wiederinbetriebnahme durch Aus- und erneutes Einschalten des
Netzschalters.
Geräusch
Oberhalb des Kenn linienfeldes sind Summenpegel und Spektrum für
Schallleistung Gehäuseabstrahlung und Schallleistung Druckseite in dB(A)
genannt. Die Typentabelle enthält zusätzlich das Abstrahlgeräusch und
druckseitige Luftgeräusch als Schalldruck in 1 m (Freifeldbedingungen). Falls
erforderlich, ist bauseits ein Telefonieschalldämpfer (siehe Zubehör) im
Rohrsystem zu in - tegrieren.
