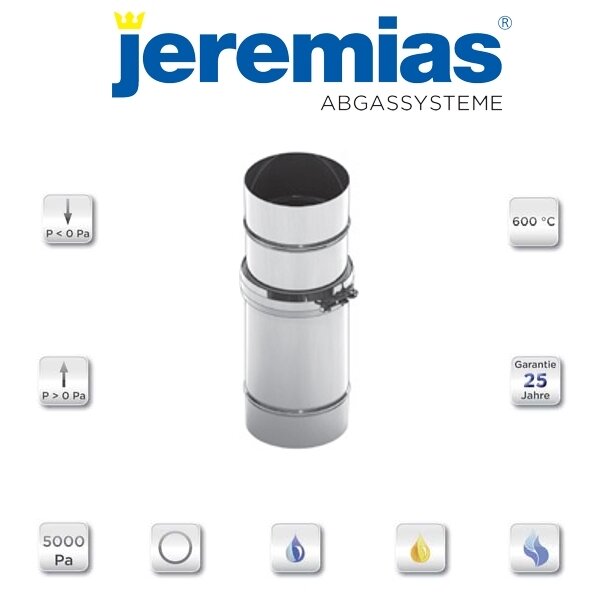

Jeremais EW-kl Schiebeelement 320 - 480 mm KL06114D
mit Dichtring und
Klemmband bis 200 °C
einwandiger Schornstein EW - KL
Überdruck, konisch
Einsatzzweck/ Verwendung
Einwandige, dichtungslose Systemabgasanlage aus
Edelstahl für alle Regelfeuerstätten und Verbrennungsmotoren (BHKW´s) mit
metallisch konischer Flächendichtung
Brennstoff
Öl, Gas und Festbrennstoffe
Einsatztemperatur
= 200 °C / = 400 °C / = 600 °C
Material
Standard: 1.4571 (316Ti) / 1.4404
(316L)
Aufpreis: 1.4539 (904L)
Wandstärke
0,6 mm - 1,0 mm
Verbindung
Metallisch - konische Flächendichtung
Muffe
/ Sicke und Klemmband (optional)
Zulässig für Überdruck
bis 200 Pa ohne Klemmband
bis
5.000 Pa mit Klemmband
(Verwendung des mitgelieferten Gleit- und Dichtmittels
erforderlich)
Rußbrandbeständig
Ja
Mittlere Rauhigkeit
1,0 mm
CE-Zertifikatsnummer
0036 CPD 9174 004
CE-Klassifizierungen nach DIN EN 1856 - 1
T200 - P1 - W -
V2 - L50060 - O00
T200 - H1 - W - V2 - L50060 - Oxx
T400 - N1 - D -
V2 - L50060 - Gxx
T400 - P1 - W - V2 - L50060 - Oxx
T450 - H1 - W - V2 -
L50060 - Oxx
T600 - N1 - D - V3 - L50060 - Gxx
T600 - P1 - D -
V2 - L50060 - Gxx ¹
T600 - H1 - W - V2 - L50060 - Gxx
¹ mit 25 mm
Dämmung
xx = Abstände zu brennbaren Baustoffen sind Ø-abhängig, siehe
CE-Konformitätserklärung
Anwendung
Die Systemabgasanlage EW-kl kann zur Ableitung
von Abgasen aller Öl, Gas und Festbrennstoff Regelfeuerstätten im Unter- / wie
auch Überdruckbetrieb (5000 Pa.) mit einer max. Abgastemperatur von 600 °C
eingesetzt werden.
BHKW
Es besteht die Möglichkeit die Abgasanlage EW-kl an
BHKW Abgasstutzen mit Flansch anzuschließen.
Einbau
Der Einbau hat fachmännisch entsprechend der
Montageanleitung sowie den geltenden nationalen Einbauvorschriften zu
erfolgen.
In Deutschland insbesondere der DIN V 18160-1, sowie der
Landesbauordnungen und Feuerungsverordnungen der Länder.
