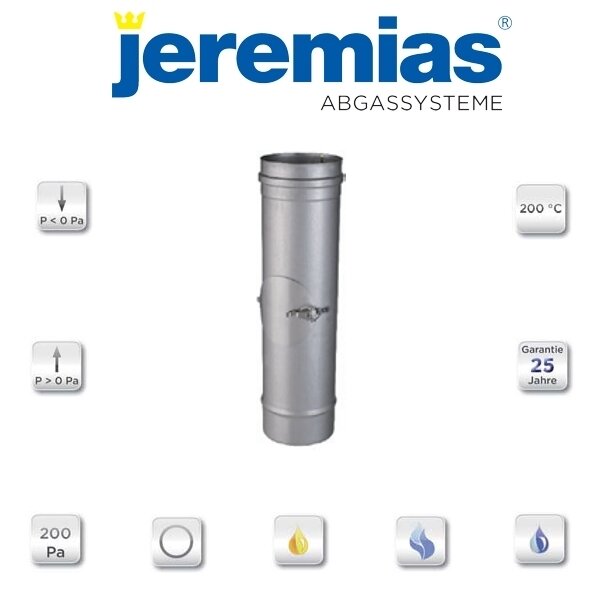

Jeremais EW-albi Revisionselement mit Revisionsdichtung
FU10113D
l = 500
Wandstärke: 1,0 mm
einwandiger Schornstein EW - ALBI
Überdruck, feuchteunempfindlich
Einsatzzweck/ Verwendung
Einwandige, druckdichte
Systemabgasleitung (Edelstahl) für Brennwertfeuerstätten
Brennstoff
Öl und Gas
Einsatztemperatur
= 200°C
Material
Standard: 1.4571 (316Ti) / 1.4404 (316L)
Wandstärke
0,6 - 1,0 mm
Schweißnaht
WIG durchgehend / Laser
Isolierung
optional möglich durch Dämmschalen
Verbindung al-b
Steckverbindung Muffe / Sicke mit
außenliegender Spezialdichtung und Klemmband
Verbindung al-bi
Steckverbindung Muffe / Sicke mit
innenliegender Spezialdichtung und außenliegendem Klemmband (in der Horizontalen
erforderlich)
Zulässig für Überdruck
= 200 Pa
Mittlere Rauhigkeit
1,0 mm
CE-Zertifikatsnummer
0036 CPD 9174 016 (al-b)
0036 CPD
9174 012 (al-bi)
CE-Klassifizierungen nach DIN EN 1856 - 1
ew-alb
(Dichtung außen)
ew-albi (Dichtung innen)
T200 - P1 - W - V2 - L50060 -
O00
T200 - N1 - W - V2 - L50060 - O00
Kombination
Mit den Ergänzungsteilen albi / alb lassen
sich in Kombination mit den Basisteilen EW-fu und den jeweiligen Dichtringen,
die überdruckdichten Systeme EW-albi oder EW-alb erstellen.
Einbau
Der Einbau hat fachmännisch entsprechend der
Montageanleitung sowie den geltenden nationalen Einbauvorschriften zu
erfolgen.
In Deutschland insbesondere der DIN V 18160-1, sowie der
Landesbauordnungen und Feuerungsverordnungen der Länder.
