Dachdurchführung TGFV für isolierte Flachdächer
Die Dachdurchführung TGFV aus verzinktem Stahlblech dient zur Anwendung bei
isolierten Flachdächern (0°).

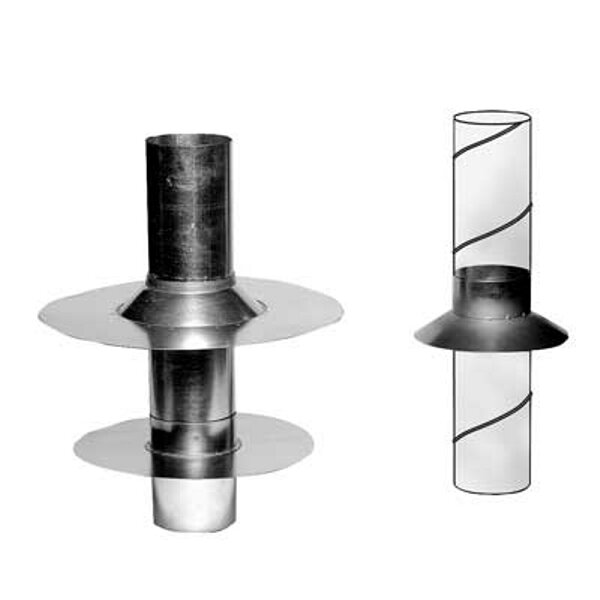

Die Dachdurchführung besteht aus einem Standrohr, mit einer runden
Grundplatte. Die Grundplatte ist an das Standrohr gepunktet und mit Dichtmasse
abgedichtet. Zum Lieferumfang gehört ebenfalls eine verschiebbare Topplatte mit
Rohrstutzen. Die Topplatte ist an den Rohrstutzen gepunktet und verlötet. Sie
wird auf die Isolierung aufgesetzt.
Zum Lieferumfang gehört zusätzlich ein Wasserkragen WKR, der auf das
durchgeführte (nicht zum Lieferumfang gehörende) Wickelfalzrohr mit bauseitiger
Dichtmasse ge-klemmt wird. Der Wasserkragen soll im montierten Zustand den Spalt
zwischen durchgeführtem Wickelfalzrohr und Standrohr, wie auch den Spalt
zwischen Standrohr und Rohrstutzen der Topplatte überdecken. Sowohl das
Standrohr wie auch der Rohrstutzen der Topplatte kann ggfls. eingekürzt
werden.
Hinweis:
Beispieldarstellung, Abbildung
ähnlich.
Angaben zur Produktsicherheit
Herstellerinformationen:
Berliner Luft
, ,
