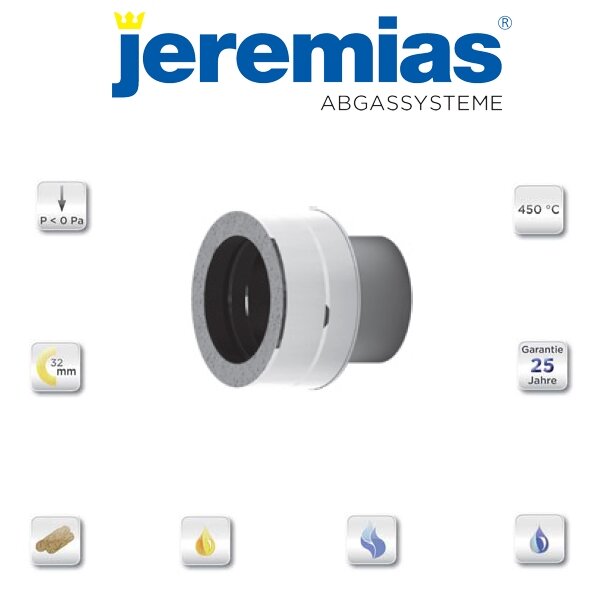

Jeremias DW-vision Übergang EW - DWV DWV37
doppelwandiger Schornstein DW - vision
Unterdruck, kein Klemmband notwendig
Einsatzzweck / Verwendung
Doppelwandige Systemabgasanlage
aus Edelstahl für alle Regelfeuerstätten im Unterdruckbetrieb, für trockene oder
feuchte Betriebsweise.
Brennstoff
Öl, Gas und Festbrennstoffe
Einsatztemperatur
≤ 450 °C
Material
innen: 1.4571 (316Ti) / 1.4404
(316L)
außen: 1.4301 (304) (Oberfläche gebürstet; nicht lackierbar)
Wandstärke
innen: 0,6 mm
außen: 0,6 mm
Schweißnaht
WIG durchgehend / Laser
Isolierung
Mineralische Isolierung mit 32,5 oder 50 mm
Wandstärke, Rohdichte 120 kg/m³
Verbindung
Steckverbindung eingezogen (Außenrohr)
Zulässig für Überdruck
Nein
Rußbrandbeständig
Ja
Freistehendes Ende
3 m ab letztem Wandhalter
Mittlere Rauhigkeit
1,0 mm
Wärmedurchlasswiderstand
0,501 m² K/W
CE-Zertifikatsnummer
0036 CPD 9174 009
CE-Klassifizierungen nach DIN EN 1856 - 1
T450 - N1
- D - V3 - L50050 - G50
T450 - N1 - W - V2 - L50050 - O50
T400 - N1
- D - V2 - L50050 - O20
Der "Designer"
Durch zylindrisch eingezogene Steckenden
des Außenrohres wird ein Aufbau ohne Klemmbänder ermöglicht. Die dadurch
entstehende glatte Rohrsäule, sowie die gebürstete Oberfläche machen den
DW-vision zum Designschornstein.
Einbau
Der Einbau hat fachmännisch entsprechend der
Montageanleitung sowie den geltenden nationalen Einbauvorschriften zu
erfolgen.
In Deutschland insbesondere der DIN V 18160-1, sowie der
Landesbauordnungen und Feuerungsverordnungen der Länder.
