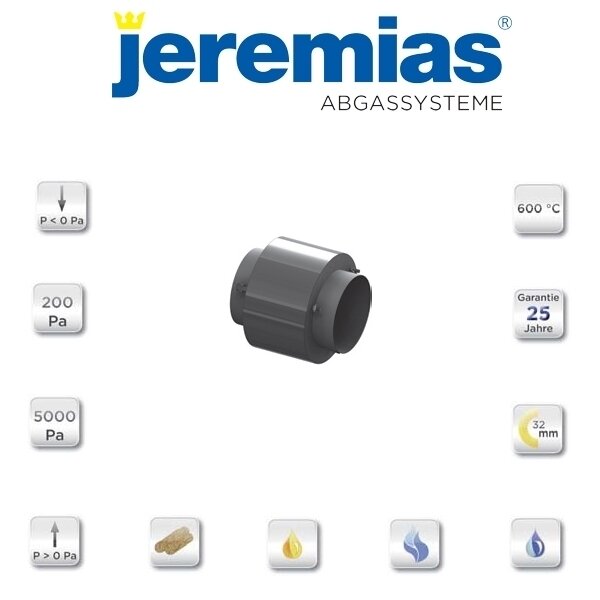

Jeremias DW-kl Längenelement 220 mm DWKH.208
DW - kl Verbindungsleitung
Überdruck, konisch
Einsatzzweck / Verwendung
Doppelwandige, starre Rohre und
Formstücke aus Edelstahl zur Erstellung einer rußbrandbeständigen oder
feuchtunempfindlichen Verbindungsleitung / Verbindungsstück, für Betriebsweise
im Unter- / oder Überdruckbetrieb bis 5000 Pa.
Brennstoff
Öl, Gas und Festbrennstoffe
Einsatztemperatur
≤ 200 °C / ≤ 400 °C / ≤ 600 °C
Material
innen: 1.4571 (316Ti) / 1.4404
(316L)
außen: 1.4301 (304)
Wandstärke
innen: 0,6 - 1,0 mm
außen: 0,6 - 1,0
mm
Schweißnaht
WIG durchgehend / Laser
Isolierung
Mineralische Isolierung mit 32,5 oder 50 mm
Wandstärke, Rohdichte 120 kg/m³
Verbindung
Überdruckdicht durch konische
Verbindungstechnik
Zulässigkeit für Überdruck
200 Pa / 5000 Pa (Verwendung
des mitgelieferten Gleit- und Dichtmittels erforderlich)
Rußbrandbeständig
Ja
Mittlere Rauhigkeit
1,0 mm
Wärmedurchlasswiderstand
0,501 m² K/W
CE-Zertifikatsnummer
0036 CPD 9174 041
CE-Klassifizierungen nach EN 1856-2
T200 - P1 - W - V2 -
L50060 - O20M
T200 - H1 - W - V2 - L50060 - O20M
T450 - H1 - W - V2 -
L50060 - O50M
T600 - N1 - D - V3 - L50060 - G100M
T600 - H1 - W - V2
- L50060 - G100M
Anwendung
Die Verbindungsleitung DW-kl kann zur Ableitung
von Abgasen aller Öl, Gas und Festbrennstoff Regelfeuerstätten im Unter-/
Überdruckbetrieb (5000Pa) mit einer max. Abgastemperatur von 600 °C eingesetzt
werden.
BHKW
Es besteht die Möglichkeit die Verbindungsleitung
DW-kl an BHKW Abgasstutzen mit Flansch anzuschließen.
Verbindungsleitung - Sicherungsset
(bereits bei jedem
Element vormontiert)
1.) Sicherungsset für konische Steckverbindung einhaken.
2.) Kraftschluss
erstellen durch Festschrauben.
