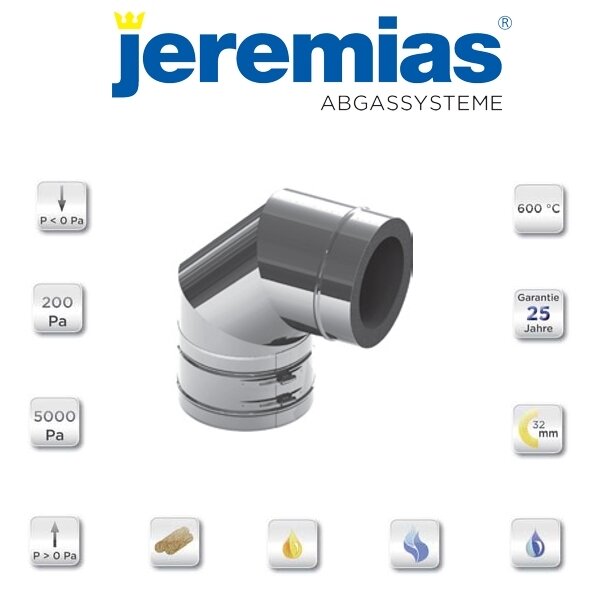

Jeremias DW-kl Anschlusswinkel 87° mit Revision DWKL63
bis 200°C / 200 Pa
(geeignet für die Kombination mit DWKL07)
doppelwandiger Schornstein DW - kl
Überdruck, konisch
Einsatzzweck / Verwendung
Doppelwandige, druckdichte
Systemabgasanlage aus Edelstahl für alle Regelfeuerstätten, Verbrennungsmotoren
und BHKW´s geeignet, im Unter-, Über- sowie Hochdruck für trockene oder feuchte
Betriebsweise.
Brennstoff
Öl, Gas und Festbrennstoffe
Einsatztemperatur
= 400 °C / = 600 °C
Material
innen: 1.4571 (316 Ti) / 1.4404 (316L)
außen:
1.4301 (304)
Wandstärke
innen: 0,6 - 1,0 mm
außen: 0,6 - 1,0
mm
Schweißnaht
WIG durchgehend / Laser
Isolierung
Mineralische Isolierung mit 32,5 oder 50 mm
Wandstärke, Rohdichte 120 kg/m³
Verbindung
Überdruckdicht durch konische
Verbindungstechnik
Zulässig für Überdruck
200 Pa / 5000 Pa (Verwendung des
mitgelieferten Gleit- und Dichtmittels erforderlich)
Rußbrandbeständig
Ja
Freistehendes Ende
3 m ab letztem Wandhalter bis Ø
600
1,5 m ab letztem Wandhalter > Ø 600 - 1000
Mittlere Rauhigkeit
1,0 mm
Wärmedurchlasswiderstand
0,501 m² K/W
CE-Zertifikatsnummer
0036 CPD 9174 002
CE-Klassifizierungen nach DIN EN 1856 - 1
T200 - P1 - W -
V2 - L50060 - O00
T200 - H1 - W - V2 - L50060 - Oxx
T400 - N1 - D -
V3 - L50060 - Gxx
T400 - N1 - W - V2 - L50060 - Oxx
T400 - P1 - W - V2 -
L50060 - Oxx
T450 - H1 - W - V2 - L50060 - Oxx
T600 - N1 - D - V3 -
L50060 - Gxx
T600 - H1 - W - V2 - L50060 - Gxx
xx = Abstände zu brennbaren
Baustoffen sind Ø-abhängig, siehe CE-Konformitätserklärung
Anwendung
Die Systemabgasanlage DW-kl kann zur Ableitung
von Abgasen aller Öl, Gas und Festbrennstoff Regelfeuerstätten im Unter-/
Überdruckbetrieb (5000 Pa) mit einer max. Abgastemperatur von 600 °C eingesetzt
werden.
BHKW
Es besteht die Möglichkeit die Abgasanlage DW-kl an
BHKW Abgasstutzen mit Flansch anzuschließen.
Einbau
Der Einbau hat fachmännisch entsprechend der
Montageanleitung sowie den geltenden nationalen Einbauvorschriften zu
erfolgen.
In Deutschland insbesondere der DIN V 18160-1, sowie der
Landesbauordnungen und Feuerungsverordnungen der Länder.
