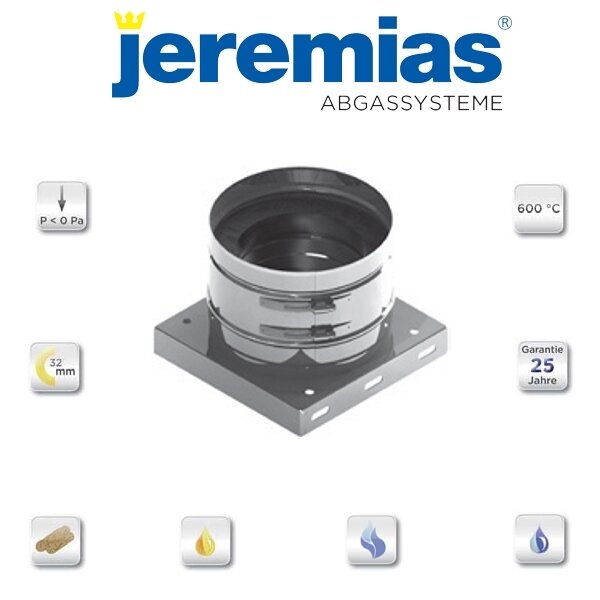

Jeremias DW-fu Grundplatte für Sockelmontage mit 1/2" Außennippel DW66
Verschlusskappe und Kondensatablauf
doppelwandiger Schornstein DW - FU
Unterdruck, feuchteunempfindlich
Einsatzzweck / Verwendung
Doppelwandige Systemabgasanlage
aus Edelstahl für alle Regelfeuerstätten im Unterdruckbetrieb, in trockener oder
feuchter Betriebsweise
Brennstoff
Öl, Gas und Festbrennstoffe
Einsatztemperatur
= 400°C / = 600°C
Material
innen: 1.4571 (316Ti) / 1.4404
(316L)
außen: 1.4301 (304)
Wandstärke
innen: 0,6 - 1,0 mm
außen: 0,6 - 1,0
mm
Schweißnaht
WIG durchgehend / Laser
Isolierung
Mineralische Isolierung mit 32,5 oder 50 mm
Wandstärke, Rohdichte 120 kg/m³
Verbindung
Steckverbindung Muffe / Sicke mit
Klemmband
Zulässig für Überdruck
Nein
Rußbrandbeständig
Ja
Freistehendes Ende
3 m ab letztem Wandhalter bis Ø
600
1,5 m ab letztem Wandhalter > Ø 600 - 1000
Mittlere Rauhigkeit
1,0 mm
Wärmedurchlasswiderstand
0,501 m² K/W
CE-Zertifikatsnummer
0036 CPD 9174 001
CE-Klassifizierungen nach DIN EN 1856 - 1
T400 - N1
- D - V3 - L50060 - Gxx
T400 - N1 - W - V2 - L50060 - Oxx
T600 - N1
- D - V3 - L50060 - Gxx
T600 - N1 - W - V2 - L50060 - Oxx
xx = Abstände zu brennbaren Baustoffen sind Ø-abhängig, siehe
CE-Konformitätserklärung
Der "Klassiker"
Das vielseitig einsetzbare Abgassystem
DW-fu ermöglicht durch hohe Flexibilität die Realisierung schwieriger
Einbausituationen.
Durch Einlegen von Dichtringen und Verwendung
entsprechender Formteile lässt sich das druckdichte System DW-al erstellen.
Einbau
Der Einbau hat fachmännisch entsprechend der
Montageanleitung sowie den geltenden nationalen Einbauvorschriften zu
erfolgen.
In Deutschland insbesondere der DIN V 18160-1, sowie der
Landesbauordnungen und Feuerungsverordnungen der Länder.
