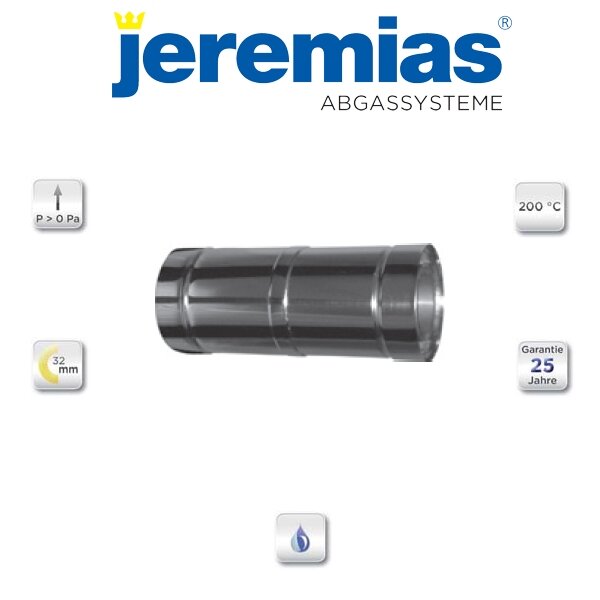

Jeremias DW-al Schiebeelement 320 - 480 mm DWAL50
doppelwandiger Schornstein DW - AL
Überdruck, feuchtunempfindlich
Einsatzzweck / Verwendung
Doppelwandige, druckdichte
Systemabgasanlage aus Edestahl für Brennwertfeuerstätten im Unter- und Überdruck
für feuchte Betriebsweise
Brennstoff
Öl und Gas
Einsatztemperatur
≤ 200 °C
Material
innen: 1.4571 (316Ti) / 1.4404
(316L)
außen: 1.4301 (304)
Wandstärke
innen: 0,6 - 1,0 mm
außen: 0,6 - 1,0
mm
Schweißnaht
WIG durchgehend / Laser
Isolierung
Mineralische Isolierung mit 32,5 oder 50 mm
Wandstärke, Rohdichte 120 kg/m³
Verbindung
Steckverbindung Muffe / Sicke mit
innenliegender Spezialdichtung und außenliegendem Klemmband
Zulässig für Überdruck
bis 200 Pa
Rußbrandbeständig
Nein
Freistehendes Ende
3 m ab letztem Wandhalter bis Ø
600
Mittlere Rauhigkeit
1,0 mm
Wärmedurchlasswiderstand
0,501 m² K/W
CE-Zertifikatsnummer
0036 CPD 9174 003
CE-Klassifizierungen nach DIN EN 1856-1
T200 - N1 - W -
V2 - L50060 - O00
T200 - P1 - W - V2 - L50060 - O00
Kombination
Mit den DW-al Ergänzungsteilen lässt sich, in
Kombination mit den Basisteilen DW-fu und den jeweiligen Dichtringen das
überdruckdichte System DW-al erstellen.
Dichtringe
Bitte bei der Bestellung das gewünschte System
auf der Auftragsliste ankreuzen. Die nötige Anzahl an Dichtringen wird dann
beigelegt.
Einbau
Der Einbau hat fachmännisch entsprechend der
Montageanleitung sowie den geltenden nationalen Einbauvorschriften zu
erfolgen.
In Deutschland insbesondere der DIN V 18160-1, sowie der
Landesbauordnungen und Feuerungsverordnungen der Länder.
