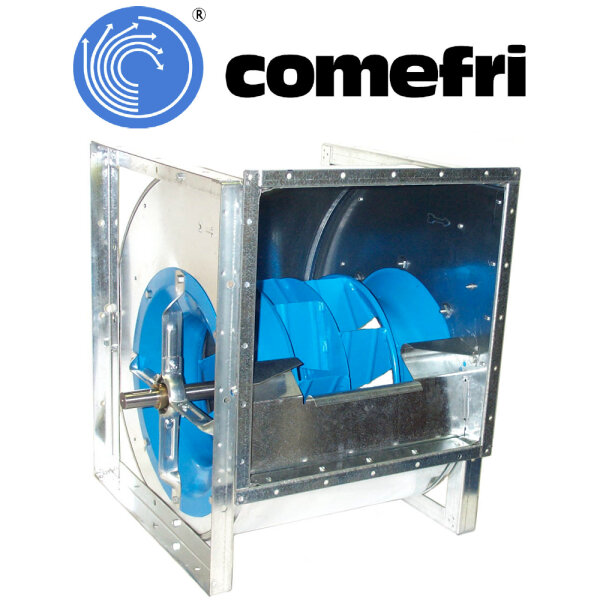

Comefri Radialventilator VTZ-560-RA
zweiseitig saugender
Radialventilator
rückwärtsgekrümmte Laufradschaufel
Mit montiertem Ausblasrahmen + Rechteckrahmen
Allgemeine Beschreibung der Baureihe VTZ
Die zweiseitig saugende Comefri Radialventilatorbaureihe VTZ mit
rückwärtsgekrümmten schaufeln wird in den Baugrößen 315 bis 1000 hergestellt.
Alle Ventilatoren dieser Baureihe verfügen über folgende Eigenschaften:
- Optimierte Kennlinie für die Klimatechnik
- Hohe Qualität, kompakte Bauweise
- Hohen Wirkungsgrad niedrige Leistungsaufnahme
- Geräuscharmen Betrieb
- Leistungsdaten wurden im Comefri Labor nach DIN, ISO, BS, AMCA Standard
gemessen
- Ventilatordaten nach DIN 24166, Genauigkeitsklasse1
- Standard Betriebstemperatur zwischen -20°C und +60°C.
Technische Eigenschaften
Die Ventilatorgehäuse der Baugrößen 315 bis 1000, bestehen aus verzinktem
Stahlblech; Seitenteile und Gehäusemantel sind durch den bewährten Pittsbourgh
Falz miteinander verbunden, d.h. die vier übereinanderliegenden Materiallagen
wirken versteifend. Die Einströmdüsen sind strömungsgünstig geformt und sorgen
für eine optimale Beaufschlagung des Laufrades. Sie bestehen aus lackiertem
Stahlblech und werden mit dem Gehäuse verschraubt. In den Gehäuseseitenteilen
ermöglichen eingestanzte Löcher und Muttern eine einwandfreie Befestigung der
Zubehörteile.
Laufrad
Die Hochleistungslaufräder sind aus hochwertigem, korrosionsbeständigem
Stahl, mit geschweißten, rückwärtsgekrümmten Schaufeln hergestellt. Alle
Laufräder sind mit Epoxlack beschichtet (Bild 5). Sie sind statisch und
dynamisch in Gütestufe G=6,3 ausgewuchtet, gemäß DIN ISO 1940-1 (VDI 2060). Die
Laufräder sind mit der Welle durch eine Stahl-bzw. Aluminiumnabe verbunden
(Aluminiumnabe: Baugrößen 315 bis 710 Ausführungen B und R, Baugrößen 315 bis
630 Ausführung T1). Die Nabenbohrungen sind mit einer Passfedernut und einer
Befestigungsschraube ausgerüstet.
Wellen
Alle Wellen sind mit einem hohen Sicherheitsfaktor berechnet. Dabei liegt die
maximal zulässige Drehzahl weit unter der ersten kritischen Drehzahl. Die
geschliffenen Wellen sind aus hochwertigem Stahl hergestellt. Die Verbindung von
Laufrad/Welle und Keilriemenscheibe/Welle erfolgt mittels Nut und Feder. Alle
Wellen werden mit Rostschutzlack geschützt.
Lager
Das Lager der B und RAusführung ist in einem Gummidämmring und einem 3- bzw.
4- armigen Lagerkreuz gelagert. Diese Lager sind lebensdauergeschmiert und
optimal abgedichtet. Ventilatoren in den Ausführungen T1 haben Gußstehlager auf
geschweißten T-Rahmen montiert .Diese Lager sind mit Schmiernippel ausgerüstet.
Alle Lager sind für eine minimale Lebensdauer von L10 20.000 Stunden ausgelegt,
bei maximaler Drehzahl dimensioniert.
Rahmen
Der Ventilator ist grundsätzlich so auf einem Grundrahmen, bzw. einer
Grundplatte zu fixieren, dass keine Deformation durch den Riemenzug entstehen
kann. Wir empfehlen, bei Ventilatoren in B-Ausführung an der oberen
Leistungsgrenze, die Verwendung eines RRahmens oder eine ähnliche Ausführung
vorzusehen. Diese Maßnahme kann die Lebensdauer der Ventilatorkugellager
deutlich erhöhen.
Für weitere Informationen kontaktieren Sie uns einfach.
