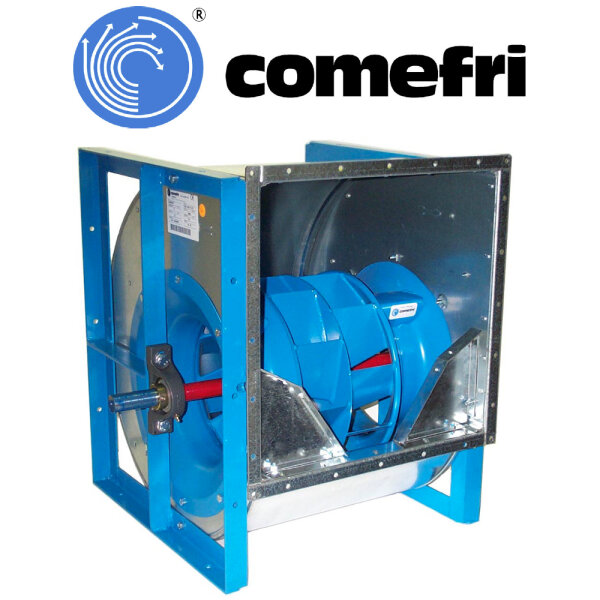

Comefri Radialventilator TZAF-710-FF T2LA
zweiseitig
saugender Radialventilator
Mit montiertem Ausblasrahmen + T-rahmen. Lagerausführung 2L.
- Rückwärtsgekrümmte Hohlprofilschaufel
- Polyamid-Laufrad
Allgemeine Beschreibung der Baureihe TZAF FF
Die zweiseitig saugende Comefri Radialventilatorbaureihe TZAF FF mit
Airfoilschaufeln (AF) wird in den Baugrößen 315 bis 1250 hergestellt. Alle
Ventilatoren dieser Baureihe verfügen über folgende Eigenschaften:
- Optimierte Kennlinie für die Klimatechnik;
- Hohe Qualität, kompakte Bauweise;
- Hohen Wirkungsgrad, niedrige Leistungsaufnahme;
- Geräuscharmen Betrieb;
- Leistungsdaten wurden im Comefri Labor nach DIN, ISO, BS, AMCA Standard
gemessen;
- Ventilatordaten nach DIN 24166, Genauigkeitsklasse1
- Standard Betriebstemperatur zwischen -20°C und +60°C.
Technische Eigenschaften 2.1. Forefinger ®
Es handelt sich um eine Innovation, entwickelt im Comefri eigenen Labor für
Lufttechnik und Akustik. Die Hauptaufgabe besteht darin, die internen Verluste
des Ventilators (im Gehäuse) zu reduzieren. Diese sind, wie allgemein bekannt,
die wichtigste Ursache für Verluste eines Ventilators und beeinflussen den
Wirkungsgrad negativ bei Gleichzeitigem Anstieg des Lärmpegel. Mittels des neuen
Patent Forefinger ® werden diese Verluste drastisch reduziert und somit die
Leistungsdaten des Ventilators und auch die Akustik nachhaltig verbessert.
Gehäuse
Die Ventilatorgehäuse der Baugrößen 315 bis 1000, bestehen aus verzinktem
Stahlblech Seitenteile und Gehäusemantel sind durch den bewährten Pittsbourgh
Falz miteinander verbunden , d.h. die vier übereinanderliegenden Materiallagen
wirken versteifend. Die Einströmdüsen sind strömungsgünstig geformt und sorgen
für eine optimale Beaufschlagung des Laufrades. Sie bestehen aus lackiertem
Stahlblech und werden mit dem Gehäuse verschraubt. In den Gehäuseseitenteilen
ermöglichen eingestanzte Löcher und Muttern eine einwandfreie Befestigung der
Zubehörteile Die Gehäuse der Baugröße 1120 und 1250 sind aus Stahlblech
hergestellt, versteift, komplett geschweißt und lackiert. Die Einströmdüsen
werden ebenfalls aus Stahlblech hergestellt und lackiert.
Airfoil Laufrad (Hohlprofilschaufeln) AF
Die Hochleistungslaufräder AF sind aus hochwertigem, korrosionsbeständigem
Stahl, mit geschweißten, rückwärtsgekrümmten Airfoilschaufeln hergestellt. Alle
Laufräder sind mit Epoxlack beschichtet (Bild 5). Sie sind statisch und
dynamisch in Gütestufe G=2,5 ausgewuchtet, gemäß DIN ISO 1940-1 (VDI 2060). Die
Laufräder sind mit der Welle durch eine Stahl-bzw. Aluminiumnabe verbunden
(Aluminiumnabe: Baugrößen 315 bis 710 Ausführungen B und R, Baugrößen 315 bis
630 Ausführung T1). Die Nabenbohrungen sind mit einer Passfedernut und einer
Befestigungsschraube ausgerüstet.
Wellen
Alle Wellen sind mit einem hohen Sicherheitsfaktor berechnet. Dabei liegt die
maximal zulässige Drehzahl weit unter der ersten kritischen Drehzahl. Die
geschliffenen Wellen sind aus hochwertigem Stahl hergestellt. Die Verbindung von
Laufrad/Welle und Keilriemenscheibe/Welle erfolgt mittels Nut und Feder. Alle
Wellen werden mit Rostschutzlack geschützt.
Lager
Von der Baugröße 315 B/R bis 710 B/R, von 400 T2L bis 1000 T2L, von 315 T1
bis 1120 T1 und von 355 T2 bis 500 T2, sind die Ventilatoren mit
selbsteinstellenden Rillen-Kugellagern und einem exzentrischem Spannring
ausgerüstet. Die Baugrößen 560 T2 , 630 T2 sind mit GußPendelkugellager
ausgerüstet. Die Baugröße 1250 T1 und die Baugrößen von 710 T2 bis 1250 T2 sind
mit Guß- Pendelrollenlager ausgerüstet. Die Lager der B/R und T2L-Ausführung vom
Baugröße 400 bis 500 sind in einem Gummidämmring und einem 3- bzw. 4- armigen
Lagerkreuz gelagert. Diese Lager sind lebensdauergeschmiert und optimal
abgedichtet. Ventilatoren in den Ausführungen T1, T2L vom Baugröße 560 bis 1000
und T2 haben Gußstehlager auf geschweißten T-Rahmen montiert. Diese Lager sind
mit Schmiernippel ausgerüstet. Alle Lager sind für eine minimale Lebensdauer von
L10 20.000 Stunden ausgelegt. Die Lager der Baugröße 1120 T1 und von 710 T2 bis
1250 T2 sind für L10 40.000 Stunden bei maximaler Drehzahl dimensioniert.
Rahmen
Der Ventilator ist grundsätzlich so auf einem Grundrahmen, bzw. einer
Grundplatte zu fixieren, dass keine Deformation durch den Riemenzug entstehen
kann. Wir empfehlen, bei Ventilatoren in B-Ausführung an der oberen
Leistungsgrenze, die Verwendung eines RRahmens oder eine ähnliche Ausführung
vorzusehen. Diese Maßnahme kann die Lebensdauer der Ventilatorkugellager
deutlich erhöhen.
