Zentral-Lüftungsgeräte mit Wärmerückgewinnung
Stehende Ausführung
mit Luftleistungen bis ca. 1200 m3/h

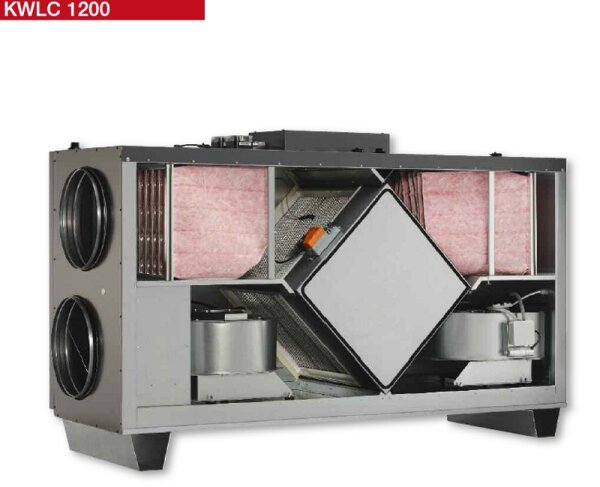

Kompaktaggregat KWLC 1200
für den Einsatz in trockener
Innenumgebung zur Be- und Entlüftung mit Wärmerückgewinnung. Geeignet als
Zentralgerät oder als dezentrale Lösung im gewerblichen und industriellen
Bereich.
Die Geräte entsprechen DIN EN 60 335-1.
Leistungsregelung bei KWLC 1200 SWW
Ist über das in einer
Distanz von bis zu 50 m montierbare Bedienelement mit 12 m Verbindungsleitung
(im Lieferumfang enthalten) möglich.
Das Gerät arbeitet in zwei
Betriebsstufen „Normal“ und „Abgesenkt“. Die beiden Betriebsstufensind
voreingestellt und können individuell angepasst werden.
Die integrierte
Wochenschaltuhr übernimmt die automatische Steuerung mit Wochenzeitschalt-
Programm auf Absenkbetrieb bzw. Abschalten des Ventilators.
Am Bedienelement
wird die Betriebsart Normal-/Absenk- Betrieb angezeigt.
Bei Absenk-Betrieb
kann mit dem Bedienelement für eine vorgegebene Dauer von 60, 120 oder 180 Min.
auf Normalbetrieb umgeschaltet werden. Danach schaltet das Gerät automatisch in
den Absenkbetrieb um.
Eine Nachtabsenkung der Zulufttemperatur um 3 °C ist
aktivierbar.
Relais-Ausgang
Frostalarm
PWW-Register
Gesamt-Alarm
(Filterüberwachung, Frostschutz Wärmetauscher,
Störung)
Gerät extern Aus/Ein
Druckdifferenz-Schalter für
Filterüberwachung serienmäßig integriert.
Herausragende Eigenschaften
Einfachste Leitungsführung.
Beide Seitenwände sind ohne Werkzeug abnehmbar. Für die Montage kann das Gerät
um 180° gedreht werden, so dass Außen- und Fortluft- sowie Abund
Zuluftanschlüsse links wie rechts erfolgen können. Durch diese Möglichkeiten
entfallen Bögen und lange Leitungsstrecken. Sie reduzieren Verluste und erhöhen
den Anlagen-Wirkungsgrad.
Doppelwandiges Gehäuse mit 50 mm starker
Mineralwolle-Füllung bewirkt hervorragende Wärmeisolation und hohe
Schalldämmung.
Beschreibung
Gehäuse Doppelwandig aus verzinktem
Stahlblech, mit 50 mm starker Mineralwolle-Isolation. Lackiert in RAL 7015,
grau.
Seitenwände sind durch Umlegen der Verschlussgriffe einfach zu öffnen.
Dadurch werden alle Elemente frei zugänglich. Optimal für Reinigung,
Filterwechsel und Service.
Rohranschluss ø 315 mm.
Wärmetauscher
Großflächig mit hohem Wirkungsgrad. Aus
Aluminium in robuster Ausführung. Für Reinigung zugänglich und entnehmbar.
Luftförderung
Zwei geräuscharme und energie sparende
Radialventilatoren sorgen für die Zu- und Abführung der Luft. Sie sind
wartungsfrei und für evtl. Reinigung herausnehmbar.
Luftfilter
Außen- und abluftseitig serienmäßig mit
Pollenfiltern der Klasse F 7 ausgestattet.
Alle Filter für Reinigung und
Austausch entnehmbar.
Vereisungsschutz
Eine automatische Thermostatschaltung verhindert bei
Minustemperaturen
die Vereisung des Wärmetauschers.
Nachheizung
Bei sehr niedrigen Außentemperaturen kann die
Zuluft mittels Heizregister zusätzlich erwärmt werden.
Elektro-Nachheizung
(Type ..EH) Steuerung über eingebauten, einstellbaren
Thermostat.
PWW-Warmwasser-Heizung (Type ..WW) Zulufttemperatur-Regelung mit
einstellbarer Solltemperatur und Min.-/Max-Begrenzung über integrierte
Steuerung. Für die Ansteuerung des PWWHeizregisters wird der Einsatz der
Hydraulikeinheit (WHSH 1100 24 V (0-10V), Zubehör) empfohlen.
Sommerbetrieb
Die Geräte verfügen über eine
Bypass-Funktion. Mit Hilfe eines Stellmotors wird die Luft im Sommer am
Wärmetauscher vorbeigeführt.
Elektrischer Anschluss
Gut zugänglicher, großräumiger
Anschlusskasten auf Gehäuseoberseite.
Kondensatanschluss
Ablaufstutzen unten auf einer
Stirnseite. Lieferung inkl. Siphon; bauseitig an Abflussleitung anzuschließen.
Frostschutzüberwachung überselbstregulierendes Heizkabel wird
empfohlen.
